상세 정보 |
|||
| 배터리 화학: | 리튬 이온/고분자 | 셀 수: | 1 ~ 3 |
|---|---|---|---|
| 전류 - 충전 중: | 상수 - 프로그래밍 가능 | 프로그래밍 가능한 기능: | 전류, 타이머 |
| 결함 예방: | 과온 | 충전 전류 - 최대: | 2A |
| 배터리 팩 전압: | 8.4V | 전압 - 공급 (맥스): | 16V |
제품 설명

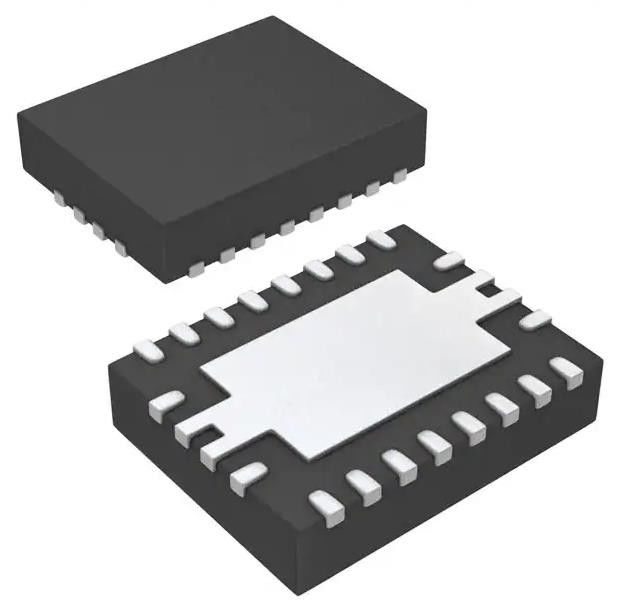

BQ24123RHLRG4 충전 IC 리?? 이온/폴리머 20-VQFN (3.5x4.5)
스펙BQ24123RHLRG4
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 배터리 충전기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | bqSWITCHERTM |
| 패키지 | 테이프 & 롤 (TR) |
| 배터리 화학 | 리?? 이온/폴리머 |
| 셀 수 | 1 ~ 3 |
| 전류 - 충전 | 일정 - 프로그래밍 가능 |
| 프로그램 할 수 있는 특징 | 전류, 타이머 |
| 결함 보호 | 과열 |
| 충전 전류 - 최대 | 2A |
| 배터리 팩 전압 | 8.4V |
| 전압 - 공급 (최대) | 16V |
| 인터페이스 | - |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 20-VQFN (3.5x4.5) |
| 기본 제품 번호 | BQ24123 |
특징BQ24123RHLRG4
* 향상된 EMI 성능
* 최대 2-A 충전율에 대한 통합 전력 FET
* 1, 2 또는 3 셀 리온 및 리 폴리머 배터리 팩에 적합
* 동시 고정 주파수 PWM 컨트롤러
* 고정밀 전압 및 전류 조절
* LED 또는 호스트 프로세서의 상태 출력 인터페이스 충전 진행, 충전 완료, 오류 및 AC 어댑터 현재 상태를 나타냅니다.
* 20V 절대 최대 전압 IN 및 OUT 핀
* 정확한 높은 측면 배터리 전류 감지
* 배터리 온도 모니터링
* 저전력 소비를 위한 자동 잠자리 모드
* 역 누출 보호 배터리 배수 방지
* 열 차단 및 보호
* 내장 배터리 감지
* 20핀 3.5mm x 4.5mm VQFN 패키지
의 적용BQ24123RHLRG4
• 휴대용 제품
• 휴대용 미디어 플레이어
• 산업 및 의료 장비
• 휴대용 장비
• 휴대용 DVD 플레이어
환경 및 수출 분류BQ24123RHLRG4
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
