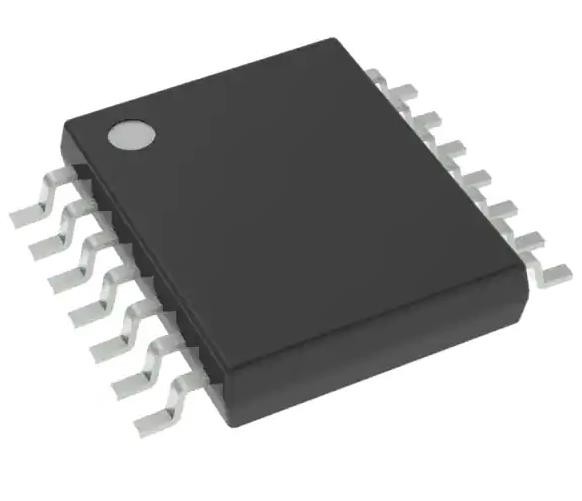

CD4011BPWR NAND 게이트 통합 회로 칩 IC 4 채널 14-TSSOP

스펙CD4011BPWR



유형 설명
분류 융합 회로 (IC)
  논리
  게이트 및 인버터
Mfr 텍사스 인스트루먼트
시리즈 4000B
패키지 테이프 & 롤 (TR)
  절단 테이프 (CT)
제품 상태 액티브
로직 타입 NAND 게이트
회로 수 4
입력값 수 2
특징 -
전압 - 공급 3V ~ 18V
전류 - 조용 (최대) 1μA
전류 - 출력 높고 낮은 30.4mA, 3.4mA
입력 논리 레벨 - 낮은 1.5V ~ 4V
입력 논리 레벨 - 높습니다 3.5V ~ 11V
최대 전파 지연 @ V, 최대 CL 90ns @ 15V, 50pF
작동 온도 -55°C ~ 125°C
장착형 표면 마운트
공급자의 장치 패키지 14-TSSOP
패키지 / 케이스 14-TSSOP (0.173", 4.40mm 너비)
기본 제품 번호 CD4011


특징CD4011BPWR


* 전파 지연 시간 = 60 ns (일반적으로) CL= 50 pF,VDD=10 V
*부퍼된 입력과 출력
*표준화된 대칭 출력 특성
* 최대 입력 전류는 18 Vover 전체 패키지 온도 범위에서 1 pA, 18 V 및 250C에서 100 nA
*20V의 비상 전류에 대해 100% 테스트
* 5-V, 10-V 및 15-V 파라미터 등급






의 적용CD4011BPWR


CD4011B,CD40128,CD40238NAND 게이트는 시스템 설계자에게NAND 기능의 직접 구현을 제공하며 기존 CMOS 게이트 가족을 보완합니다.






환경 및 수출 분류CD4011BPWR


ATTRIBUTE 설명
RoHS 상태 ROHS3 준수
수분 민감도 수준 (MSL) 1 (무제한)
REACH 상태 REACH 영향을 받지 않습니다
ECCN EAR99
HTSUS 8542.39.0001
