상세 정보 |
|||
| 회로 수: | 6 | 입력 횟수: | 1 |
|---|---|---|---|
| 전압 - 공급: | 3V ~ 18V | 경향 - 정지하 (맥스): | 4µA |
| 경향 - 낮은 출력 하이: | 4.3mA, 24mA | 입력 논리 레벨 - 로우: | 1V ~ 2.5V |
| 입력 논리 레벨 - 최고: | 4V ~ 12.5V | 최대 전파 지연 @ V, 최대 CL: | 15V, 50pF에 있는 50 나노 초 |
제품 설명

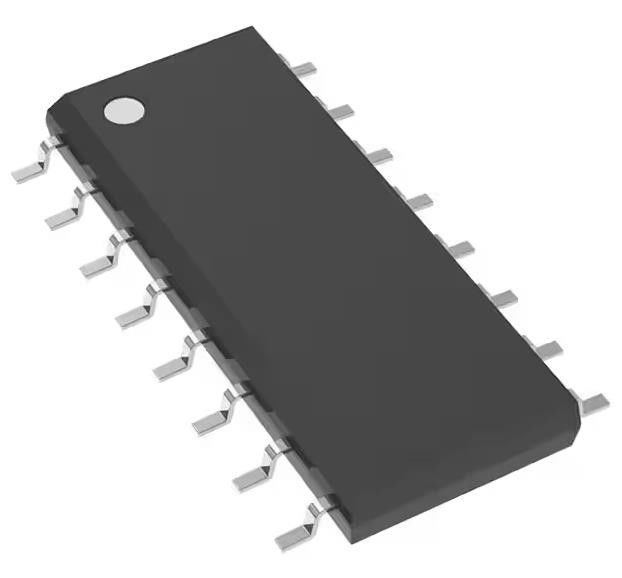

CD4049UBDR 통합 회로 칩 인버터 IC 6 채널 16-SOIC
스펙CD4049UBDR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 게이트 및 인버터 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 4000B |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | 인버터 |
| 회로 수 | 6 |
| 입력값 수 | 1 |
| 특징 | - |
| 전압 - 공급 | 3V ~ 18V |
| 전류 - 조용 (최대) | 4μA |
| 전류 - 출력 높고 낮은 | 40.3mA, 24mA |
| 입력 논리 레벨 - 낮은 | 1V ~ 2.5V |
| 입력 논리 레벨 - 높습니다 | 4V ~ 12.5V |
| 최대 전파 지연 @ V, 최대 CL | 50ns @ 15V, 50pF |
| 작동 온도 | -55°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 16-SOIC |
| 패키지 / 케이스 | 16-SOIC (0.154", 3.90mm 너비) |
| 기본 제품 번호 | CD4049 |
특징CD4049UBDR
• CD4049UB 뒤집기
• CD4050B 반전되지 않는
• 2 TTL 로드를 구동하기 위한 높은 싱크 전류
• 높은 수준에서 낮은 수준 로직 변환
• 20V의 비동기 전류에 대한 100% 테스트
• 최대 입력 전류는 전체 패키지 온도 범위에서 18 V에서 1 μA; 18 V와 25 °C에서 100 nA
• 5V, 10V 및 15V 파라미터 등급
의 적용CD4049UBDR
• CMOS에서 DTL 또는 TTL 헥스 변환기
• CMOS 전류 싱크 또는 소스 드라이버
• CMOS 높은 로직 레벨에서 낮은 로직 레벨 변환기
환경 및 수출 분류CD4049UBDR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
