상세 정보 |
|||
| 출력 구성: | 하프 브리지 | 신청서: | 동기식 벅 변환기 |
|---|---|---|---|
| 인터페이스: | PWM | PWM: | 귀납적입니다 |
| 기술: | 파워 모스펫 | 경향 - 출력 / 채널: | 45A |
| 경향 - 피크 출력: | 67A | 전압 - 부하: | 4.5V ~ 16V |
제품 설명

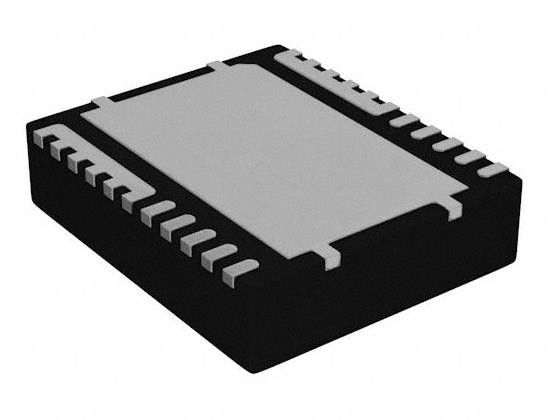

CSD95373AQ5M 하프 브릿지 드라이버 동기 벅 변환기 전원 MOSFET 12-LSON-CLIP
스펙CSD95373AQ5M
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전체 반 브리지 운전자 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 넥스페트TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 구성 | 하프 브리지 |
| 신청서 | 동시 바크 변환기 |
| 인터페이스 | PWM |
| 부하 유형 | 인덕티브 |
| 기술 | 전력 MOSFET |
| Rds ON (형) | - |
| 전류 - 출력 / 채널 | 45A |
| 전류 - 최고출력 | 67A |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 전압 - 부하 | 4.5V ~ 16V |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 특징 | 부트스트랩 회로, 상태 플래그 |
| 결함 보호 | 초온도, 샷-스루, UVLO |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 12-PowerLFDFN |
| 공급자의 장치 패키지 | 12-LSON-CLIP (5x6) |
| 기본 제품 번호 | CSD95373 |
특징CSD95373AQ5M
* 45 연속 작동 전류 용량
* 25A에서 92.6% 시스템 효율성
* 25A에서 2.6W의 극저전력 손실
* 높은 주파수 작동 (2MHz까지)
* 높은 밀도 - SON 5 x 6mm 발자국
* 초저 인덕턴스 패키지
* 시스템 최적화 PCB 발자국
* 3.3V 및 5V PWM 신호 호환
* FCCM로 다이오드 에뮬레이션 모드
* 아날로그 온도 출력
* 3주상 PWM 입력
* 통합 부트스트랩 스위치
* 방어를 통해 쏘는 데 최적화된 시간
* RoHS 컴플라이언스 - 납 없는 터미널 플래팅
* 알로겐 없는
의 적용CSD95373AQ5M
* 다단계 동기 벅 변환기
- 고주파 응용 프로그램
- 높은 전류, 낮은 부하 주기의 애플리케이션
* 부하점 Dc-Dc 변환기
* 메모리 및 그래픽 카드
* 데스크톱 및 서버 VR11.x 및 VR12.x forVCore 동기 벅 변환기
환경 및 수출 분류CSD95373AQ5M
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
