상세 정보 |
|||
| 기능: | 직병렬 변환기 | 자료 비율: | 1.4Gbps |
|---|---|---|---|
| 입력 유형: | FPD-링크 3세, LVDS | 출력 유형: | LVCMOS |
| 입력 횟수: | 1 | 출력의 수: | 12 |
| 전압 - 공급: | 1.71V ~ 1.89V, 3V ~ 3.6V | 작동 온도: | -40' Ｃ ~ 105' Ｃ (TA) |
제품 설명

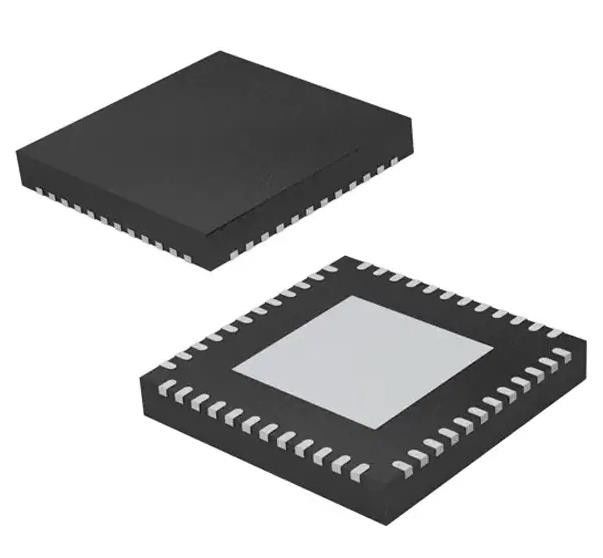

DS90UB914QSQX/NOPB 1.4Gbps 디세리얼라이저 1 입력 12 출력 48-WQFN (7x7)
스펙DS90UB914QSQX/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 시리즈화, 디시리얼화 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 기능 | 디세리얼라이저 |
| 데이터 비율 | 1.4Gbps |
| 입력 타입 | FPD-Link III, LVDS |
| 출력 유형 | LVCMOS |
| 입력값 수 | 1 |
| 출력 수 | 12 |
| 전압 - 공급 | 10.71V ~ 1.89V, 3V ~ 3.6V |
| 작동 온도 | -40°C ~ 105°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 48-WFQFN 노출 패드 |
| 공급자의 장치 패키지 | 48-WQFN (7x7) |
| 기본 제품 번호 | DS90UB914 |
특징DS90UB914QSQX/NOPB
* 10MHz에서 100MHz 입력 픽셀 클럭 지원
* 단일 미분 쌍 상호 연결
* 프로그래밍 가능한 데이터 페이로드:
- 10비트 유해부하 최대 100MHz
- 75MHz까지의 12비트 유해물
* 400kHz에서 12C 지원을 가진 연속적 저연속 양방향 제어 인터페이스 채널
* 2: 1 멀티플렉서 두 개의 입력 메이저 사이에서 선택
* DC-균형 코딩을 가진 임베디드 클럭
* 25미터까지 운전할 수 있다
* 수신 적정기 자동으로 케이블 손실의 변화에 적응
* 세리얼라이저와 디세리얼라이저에서 사용할 수 있는 네 개의 전용 일반용 입력/출력 핀 (GPIO)
* 링크 무결성을 검증하기 위해 LOCK 출력 보고 핀과 AT-SPEED BISTDiagnosis 기능
* 1.8V2.8V 또는 3.3V 호환되는 병렬 입력 세리얼라이저
* 단일 전원 공급원 1.8V
* ISO 10605 및 IEC 61000-4-2 ESD를 준수
* 자동차용 제품: AEC-Q100 2등급
* 온도 범위 -40°C ~ +105°C
* 작은 세리얼라이저 발자국 (5mm x 5mm)
* 디세리얼라이저에 대한 EMI/EMC 완화
- 프로그래밍 가능한 스펙트럼 (SSCG) 출력
- 수신기 Staggered 출력
의 적용DS90UB914QSQX/NOPB
* 충돌 완화를 위한 전면 또는 후면 카메라
* 주차 보조를 위한 주위 전망
환경 및 수출 분류DS90UB914QSQX/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
