상세 정보 |
|||
| 경향 - 수집기 (Ic) (맥스): | 100mA | 전압 - 수집기 방출기 고장 (맥스): | 50 Ｖ |
|---|---|---|---|
| 저항기 - 토대 (R1): | 47k옴, 10k옴 | Ic, 프스에 있는 직류 전류 이득 (hFE) (민): | 5mA, 10V에 있는 80 |
| Ib, Ic에 있는 프스 포화 (맥스): | 300μA, 10mA에서 250mV | 경향 - 집전기 절단 (맥스): | 500nA |
| 전원 - 맥스: | 500 밀리와트 | 장착형: | 표면 마운트 |
제품 설명

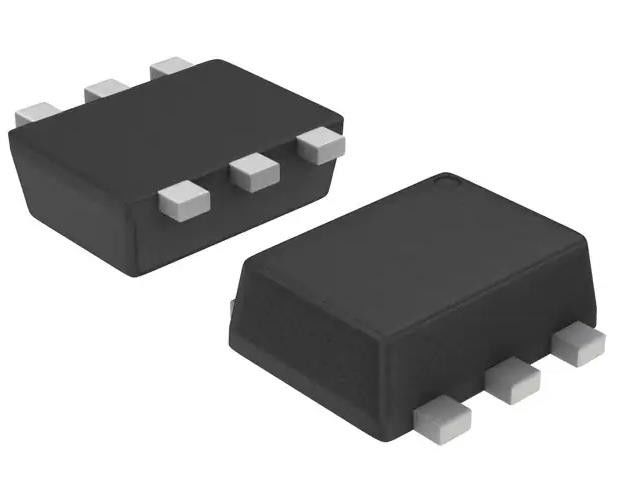

EMD4DXV6T1G 사전 편향된 양극 트랜지스터 1 NPN 1 PNP 50V 100mA 500mW
스펙EMD4DXV6T1G
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| 양극성 (BJT) | |
| 양극 트랜지스터 배열, 미리 편향 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 트랜지스터 유형 | 1 NPN, 1 PNP - 사전 편향 (두중) |
| 전류 - 수집기 (Ic) (최대) | 100mA |
| 전압 - 컬렉터 발산기 분해 (최대) | 50V |
| 레지스터 - 베이스 (R1) | 47kOhms, 10kOhms |
| 레지스터 - 발산기 기본 (R2) | 47kOhms |
| DC 전류 증가 (hFE) (분) @ Ic, Vce | 80 @ 5mA, 10V |
| Vce 포화 (최대) @ Ib, Ic | 250mV @ 300μA, 10mA |
| 전류 - 컬렉터 절단 (최대) | 500nA |
| 빈도 - 전환 | - |
| 전력 - 최대 | 500mW |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SOT-563, SOT-666 |
| 공급자의 장치 패키지 | SOT-563 |
| 기본 제품 번호 | EMD4DXV6 |
특징EMD4DXV6T1G
• 회로 설계 를 단순화 한다
• 보드 공간 감소
• 구성 요소 수 를 줄이
• NSV 사전은 자동차 및 다른 애플리케이션을 위해 고유의 사이트 및 제어 변경 요구 사항을 요구합니다. AEC-Q101 자격 및 PPAP가 가능합니다.
• Pb-Free 장치입니다.
의 적용EMD4DXV6T1G
BRT (Bias Resistor Transistor) 는 두 개의 저항으로 구성된 단일 편향 네트워크와 함께 하나의 트랜지스터를 포함합니다. 일련 기본 저항 및 기본-출사 저항.
환경 및 수출 분류EMD4DXV6T1G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
