상세 정보 |
|||
| LABs/CLBs의 수: | 1172 | 논리소 / 휴대폰의 번호: | 18752 |
|---|---|---|---|
| 전체 RAM 비트: | 239616 | 입출력의 수: | 152 |
| 전압 - 공급: | 1.15V ~ 1.25V | 장착형: | 장착형 |
| 작동 온도: | -40' Ｃ ~ 100' Ｃ (TJ) | 패키지 / 케이스: | 256-LBGA |
제품 설명

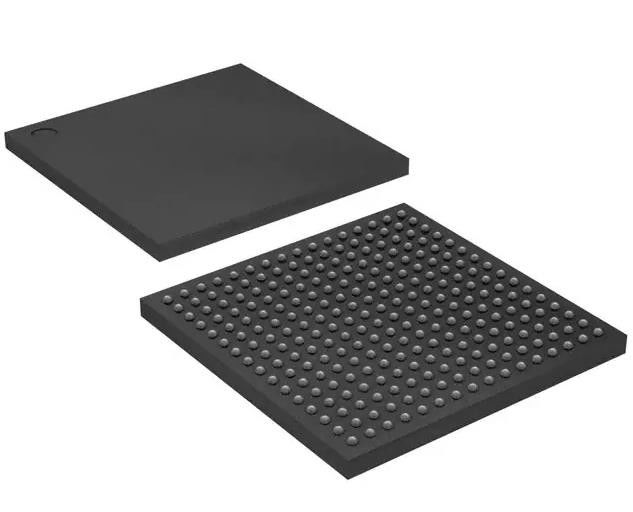

EP2C20F256I8N 사이클론® II 필드 프로그래밍 게이트 어레이 (FPGA) IC 152 239616 18752
스펙EP2C20F256I8N
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 내장 | |
| FPGA (Field Programmable Gate Array) | |
| Mfr | 정보 |
| 시리즈 | 사이클론® II |
| 패키지 | 트레이 |
| 제품 상태 | 액티브 |
| LAB/CLB 수 | 1172 |
| 논리 요소/셀 수 | 18752 |
| 전체 RAM 비트 | 239616 |
| I/O 수 | 152 |
| 전압 - 공급 | 1.15V ~ 1.25V |
| 장착형 | 표면 마운트 |
| 작동 온도 | -40°C ~ 100°C (TJ) |
| 패키지 / 케이스 | 256-LBGA |
| 공급자의 장치 패키지 | 256-FBGA (17x17) |
| 기본 제품 번호 | EP2C20 |
특징EP2C20F256I8N
■ 4608~68416 LE의 고밀도 구조
● M4K 임베디드 메모리 블록
● 사용 가능한 논리 를 줄이지 않고 최대 1.1 MB의 RAM 를 사용할 수 있다
● 블록당 4,096개의 메모리 비트 (동위 비트 512개를 포함해 블록당 4,608개의 비트)
● ×1, ×2, ×4, ×8, ×9, ×16, ×18, ×32 및 ×36의 변수 포트 구성
● ×1, ×2, ×4, ×8, ×9, ×16 및 ×18 모드에서 진정한 듀얼 포트 (하나의 읽기 및 한 기록, 두 개의 읽기 또는 두 개의 기록) 작동
● 바이트는 기록 중에 데이터 입력 마스크를 가능하게 합니다
● 최대 260MHz 작동
의 적용EP2C20F256I8N
사이클론® II 장치는 사용자 정의 로직을 구현하기 위해 2차원 행 및 열 기반 아키텍처를 포함합니다.
환경 및 수출 분류EP2C20F256I8N
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
