상세 정보 |
|||
| LABs/CLBs의 수: | 144 | 논리소 / 휴대폰의 번호: | 1152 |
|---|---|---|---|
| 전체 RAM 비트: | 12288 | 입출력의 수: | 147 |
| 게이트의 수: | 63000 | 전압 - 공급: | 4.5V ~ 5.5V |
| 장착형: | 표면 마운트 | 작동 온도: | -40°C ~ 85°C (TA) |
제품 설명

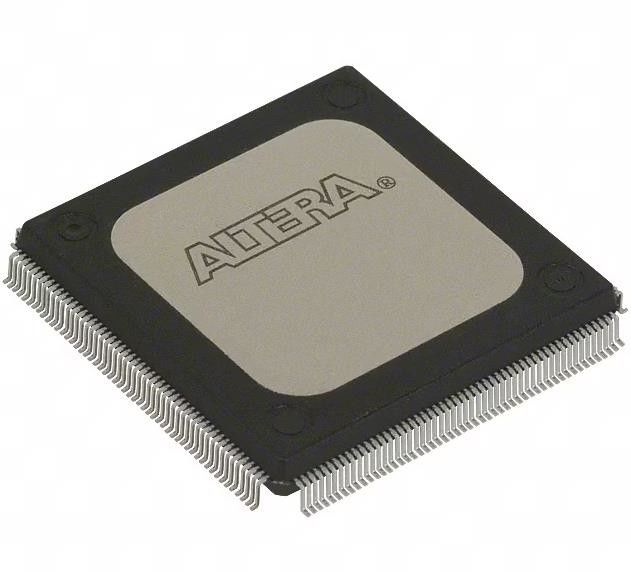

EPF10K20RI208-4N FLEX-10K 필드 프로그래밍 게이트 어레이 (FPGA) IC 147 12288 1152
스펙EPF10K20RI208-4N
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 내장 | |
| FPGA (Field Programmable Gate Array) | |
| Mfr | 정보 |
| 시리즈 | FLEX-10K® |
| 패키지 | 트레이 |
| 제품 상태 | 구식 |
| LAB/CLB 수 | 144 |
| 논리 요소/셀 수 | 1152 |
| 전체 RAM 비트 | 12288 |
| I/O 수 | 147 |
| 성문 수 | 63000 |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 장착형 | 표면 마운트 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 패키지 / 케이스 | 208-BFQFP 노출 패드 |
| 공급자의 장치 패키지 | 208-RQFP (28x28) |
| 기본 제품 번호 | EPF10K20 |
특징EPF10K20RI208-4N
■ 산업 최초 임베디드 프로그래머블 로직 디바이스 (PLD) 가족, 시스템-온-어-프로그램-칩 (SOPC) 통합
효율적인 메모리 및 전문 논리 함수와 같은 메가 함수를 구현하기 위한 임베디드 배열
일반 논리 함수를 위한 논리 배열
■ 높은 밀도
10~25만개의 전형적인 게이트 (표 1과 2 참조)
최대 40,960개의 RAM 비트, 임베디드 배열 블록 (EAB) 당 2,048개의 비트, 이 모든 것은 논리 용량을 줄이지 않고 사용할 수 있습니다.
■ 시스템 수준의 기능
MultiVoltTM I/O 인터페이스 지원
FLEX® 10KA 장치의 5.0-V 허용 입력 핀
낮은 전력 소비 (대부분의 장치의 대기 모드에서 0.5mA 이하의 전형적인 사양)
FLEX 10K 및 FLEX 10KA 장치는 주변 부품 상호 연결을 지원합니다.2
FLEX 10KA 장치에는 3.3-V PCI 준수를 위해 핀-비-핀 기준으로 선택할 수 있는 당기는 클램핑 다이오드가 포함되어 있습니다.
선택된 FLEX 10KA 장치는 8개 이상의 부하를 가진 5.0V PCI 버스를 지원합니다.
✅ IEEE Std. 1149.1-1990을 준수하는 통합 테스트 액션 그룹 (JTAG) 경계 스캔 테스트 (BST) 회로, 장치 논리를 소비하지 않고 사용할 수 있습니다.
의 적용EPF10K20RI208-4N
알테라의 FLEX 10K 장치는 업계의 첫 번째 임베디드 PLD입니다. 재구성 가능한 CMOS SRAM 요소를 기반으로플렉서블 로직 요소 매트릭스 (FLEX) 아키텍처는 일반적인 게이트 어레이 메가 함수를 구현하는 데 필요한 모든 기능을 포함합니다..
환경 및 수출 분류EPF10K20RI208-4N
| ATTRIBUTE | 설명 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
