상세 정보 |
|||
| FET은 타이핑합니다: | 엔-채널 | 기술: | MOSFET (금속 산화물) |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 40 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 70A(티씨) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 5.5m옴 @ 70A, 10V |
| Id에 있는 Vgs(th) (맥스): | 250uA에 있는 4V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 128nC @ 10V |
제품 설명

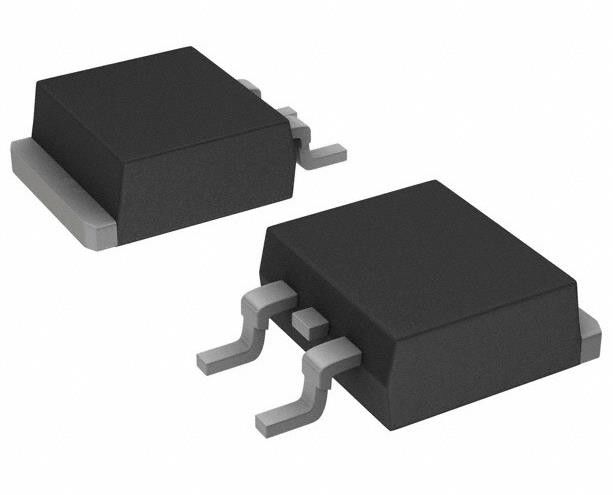

FDB8444-F085 N 채널 40 V 70A (Tc) 167W (Tc) 표면 마운트 D2PAK (TO-263)
스펙FDB8444-F085
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 반 |
| 시리즈 | 자동차, AEC-Q101, 파워트렌치® |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 구식 |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 40V |
| 전류 - 연속 배수 (Id) @ 25°C | 70A (Tc) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 10V |
| Rds ON (Max) @ Id, Vgs | 5.5mOhm @ 70A, 10V |
| Vgs(th) (최대) @ Id | 4V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 128 nC @ 10V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 8035 pF @ 25V |
| FET 특징 | - |
| 전력 분산 (최대) | 167W (Tc) |
| 작동 온도 | -55°C ~ 175°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | D2PAK (TO-263) |
| 패키지 / 케이스 | TO-263-3, D2Pak (2 리드 + 탭), TO-263AB |
| 기본 제품 번호 | FDB844 |
특징FDB8444-F085
*형 rDS (동) = VGS = 10V, ID = 70A에서 3.9mΩ
*형 Qg(TOT) = 91nC VGS = 10V
"* 낮은 밀러 요금"
*Low Qrr Body Diode (저 Qr 보디 다이오드)
*UIS 능력 (일종 펄스 및 반복 펄스)
*AEC Q101에 해당하는 자격
* RoHS 준수
의 적용FDB8444-F085
자동차 엔진 제어
* 파워트레인 관리
"* 소레노이드 및 모터 드라이버
* 전자 전송
"* 분산 전력 아키텍처 및 VRM
* 12V 시스템용 기본 스위치
환경 및 수출 분류FDB8444-F085
| ATTRIBUTE | 설명 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
