상세 정보 |
|||
| FET은 타이핑합니다: | 드럼 코어, 권선형 | 재료 - 핵심: | 아철산염 |
|---|---|---|---|
| 인덕턴스: | 6.8μH | 용인성: | ±20% |
| 전류 등급 (Amps): | 0.083333333 | 차폐성: | 보호할 필요가 없습니다 |
| DC 저항 (DCR): | 최대 103.6m옴 | 주파수 - 낭랑한 본인: | 25MHz |
| 하이 라이트: | HAT1072H-EL-E,HAT1072H-EL-E P 채널 MOSFET |
||
제품 설명

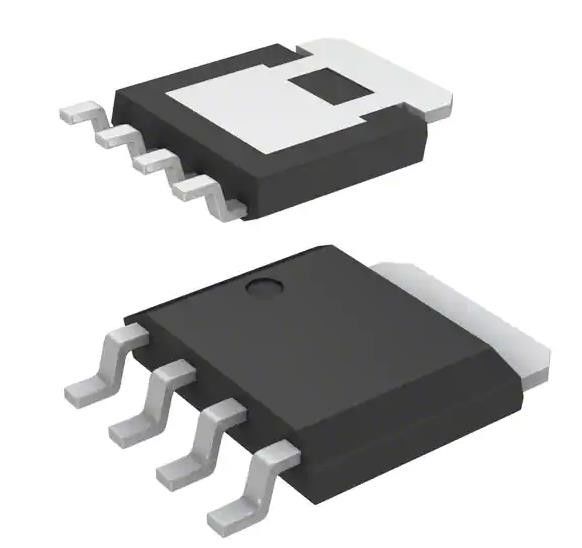

HAT1072H-EL-E P 채널 30V 40A (Ta) 30W (Tc) 표면 마운트 LFPAK
스펙HAT1072H-EL-E
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 레네사스 일렉트로닉스 아메리카 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| FET 타입 | P 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 30V |
| 전류 - 연속 배수 (Id) @ 25°C | 40A (Ta) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 4.5V, 10V |
| Rds ON (Max) @ Id, Vgs | 4.5mOhm @ 20A, 10V |
| Vgs(th) (최대) @ Id | - |
| 게이트 충전 (Qg) (최대) @ Vgs | 155 nC @ 10V |
| Vgs (최대) | +10V, -20V |
| 입력 용량 (Ciss) (Max) @ Vds | 9500 pF @ 10V |
| FET 특징 | - |
| 전력 분산 (최대) | 30W (Tc) |
| 작동 온도 | 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | LFPAK |
| 패키지 / 케이스 | SC-100, SOT-669 |
| 기본 제품 번호 | HAT1072 |
특징HAT1072H-EL-E
• 4.5V 게이트 드라이브가 가능합니다.
• 낮은 구동 전류
• 고밀도 장착
• 낮은 전압 저항 RDS (전압) = 3.6 mΩ typ (VGS = ¥10 V)
환경 및 수출 분류HAT1072H-EL-E
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
