상세 정보 |
|||
| 종류: | 분리되는 송수신기 | 규약: | 캔뷔스 |
|---|---|---|---|
| 운전자들 / 수신기들의 번호: | 1:1 | 이중 통신: | 절반 |
| 수신기 이력현상: | 150 mV | 자료 비율: | 1Mbps |
| 전압 - 공급: | 3V ~ 5.5V | 작동 온도: | -55' Ｃ ~ 105' Ｃ |
제품 설명

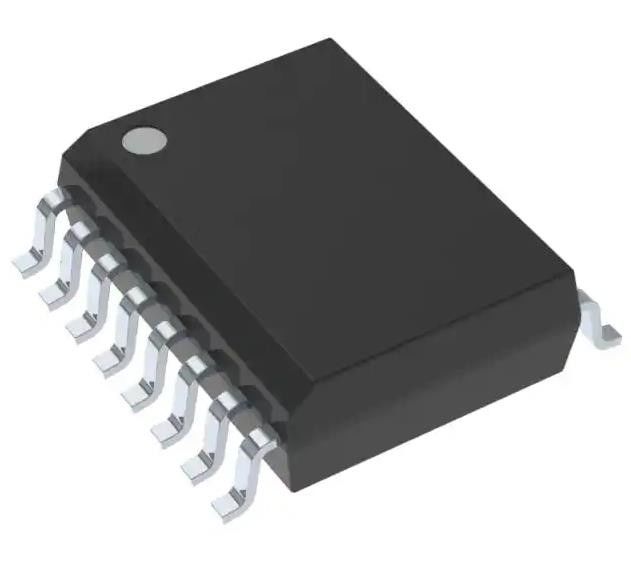

ISO1050DWR 1/1 트랜시버, 격리된 반 CANbus 16-SOIC
스펙ISO1050DWR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 종류 | 송신기, 격리 |
| 조약 | CANbus |
| 운전자/접수자 수 | 1:1 |
| 듀플렉스 | 절반 |
| 수신기 히스테레시스 | 150mV |
| 데이터 비율 | 1Mbps |
| 전압 - 공급 | 3V ~ 5.5V |
| 작동 온도 | -55°C ~ 105°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SOIC (0.295", 7.50mm 너비) |
| 공급자의 장치 패키지 | 16-SOIC |
| 기본 제품 번호 | ISO1050 |
특징ISO1050DWR
• ISO11898-2의 요구 사항을 충족합니다.
5000-VRMS 격리 (ISO1050DW)
• 2500-VRMS 격리 (ISO1050DUB)
• 실패 안전 출력
• 낮은 루프 지연: 150 ns (기반), 210 ns (최대)
• 50kV/μs 전형적 임시 면역
• 27V에서 40V의 버스 결함 보호
• 드라이버 (TXD) 지배적 타임 아웃 기능
• I/O 전압 범위 3.3-V 및 5-V 마이크로 프로세서를 지원합니다
DIN VDE V 0884-11:2017-01 및 DIN EN 61010-1에 따라 VDE 승인
• UL 1577 승인
• CSA IEC 60950-1, IEC 61010-1, IEC 60601-1 제3판 (의료) 에 대한 승인
• EN/UL/CSA 60950-1 (ISO1050DW-Only) 에 대한 TUV 5-KVRMS 강화 단열 승인
• CQC 강화 단열 GB4843.1-2011 (ISO1050DW-Only)
• 등급 작동 전압에서 전형적인 25 년 수명 (응용 보고서 SLLA197 및 기대 수명 대 작동 전압 참조)
의 적용ISO1050DWR
• 산업 자동화, 제어, 센서 및 구동 시스템
• 건물 및 기후 제어 (HVAC) 자동화
• 보안 시스템
• 교통
• 의료
• 통신
• CAN 버스 표준 CANopen, DeviceNet, NMEA2000, ARINC825, ISO11783, CAN 왕국, CANaerospace
환경 및 수출 분류ISO1050DWR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
