상세 정보 |
|||
| 내부 스위치: | 네 | 출력의 수: | 1 |
|---|---|---|---|
| 전압 - 공급(최소): | 4.5V | 전압 - 공급 (맥스): | 30V |
| 경향 - 출력 / 채널: | 350 ｍÅ | 빈도: | 300kHz ~ 1MHz |
| 조광: | PWM | 신청서: | 조명 |
| 하이 라이트: | LM3407MY/NOPB,LM3407MY/NOPB LED 드라이버 IC |
||
제품 설명

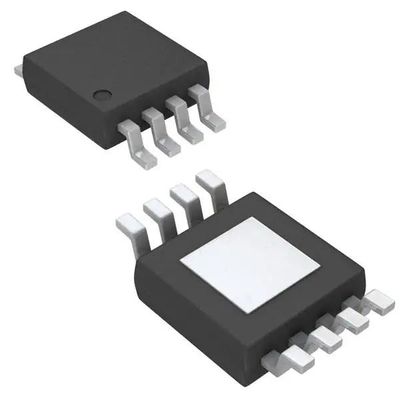

LM3407MY/NOPB LED 드라이버 IC 1 출력 DC DC 조절기 Step-Down PWM Dimming 350mA
스펙LM3407MY/NOPB
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| LED 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 종류 | DC DC 조절기 |
| 토폴로지 | 스텝 다운 (박) |
| 내부 스위치 (s) | 네 |
| 출력 수 | 1 |
| 전압 - 공급 (분) | 4.5V |
| 전압 - 공급 (최대) | 30V |
| 전압 - 출력 | - |
| 전류 - 출력 / 채널 | 350mA |
| 빈도 | 300kHz ~ 1MHz |
| 덤핑 | PWM |
| 신청서 | 조명 |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-PowerTSSOP, 8-MSOP (0.118", 3.00mm 너비) |
| 공급자의 장치 패키지 | 8-HVSSOP |
| 기본 제품 번호 | LM3407 |
특징LM3407MY/NOPB
• 입력 작동 범위 4.5V ~ 30V
출력 전압 범위: 0.1 VIN ~ 0.9 VIN
• 정확 한 일정한 전류 출력
• 독립 장치 활성화 (CMOS 호환) 및 PWM 디밍 제어
• 300kHz 에서 1MHz 로 조정 할 수 있는 변환기 전환 주파수
• 외부 제어 루프 보상 필요 없습니다.
• 세라믹 및 낮은 ESR 출력 콘덴시터를 지원합니다
• 입력 저전압 잠금 (UVLO)
• 열 차단 보호
• MSOP-8 파워패드 패키지
의 적용LM3407MY/NOPB
• LED 드라이버
• 일정한 전류 출처
• 자동차 조명
• 일반 조명
• 산업용 조명
환경 및 수출 분류LM3407MY/NOPB
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
