상세 정보 |
|||
| 출력 격리: | 고립됩니다 | 내부 스위치: | 네 |
|---|---|---|---|
| 전압 - 고장: | 700V | 토폴로지: | 플라이백 |
| 듀티 싸이클: | 70% | 주파수 - 스위칭: | 100kHz |
| (와트)를 강화하세요: | 3 Ｗ | 결함 예방: | 기온, 단락 회로 위에서, 전류 제한, 개방 루프 |
| 하이 라이트: | LNK564DN,LNK564DN 통합 회로 칩 |
||
제품 설명

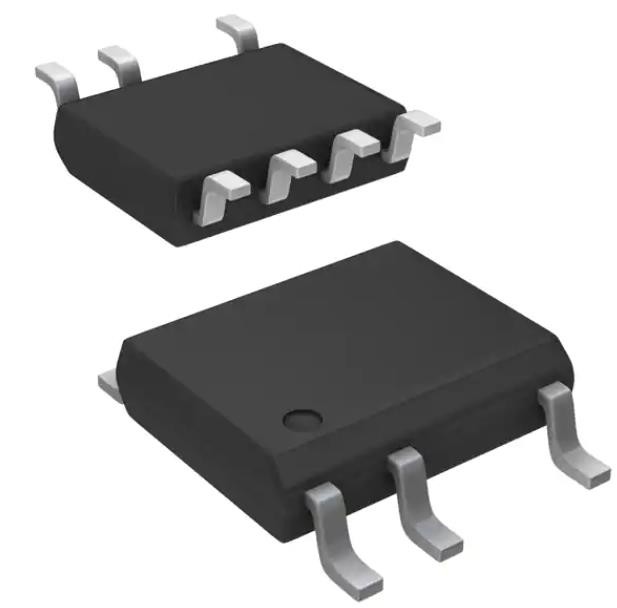

LNK564DN 통합 회로 칩 변환기 오프라인 플라이백 토폴로지 100kHz SO-8C
스펙LNK564DN
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| AC DC 변환기, 오프라인 스위치 | |
| Mfr | 전력 통합 |
| 시리즈 | 링크 스위치®-LP |
| 패키지 | 튜브 |
| 출력 격리 | 고립된 |
| 내부 스위치 (s) | 네 |
| 전압 - 고장 | 700V |
| 토폴로지 | 플라이백 |
| 전압 - 공급 (Vcc/Vdd) | - |
| 작업 주기는 | 70% |
| 주파수 - 전환 | 100kHz |
| 전력 (와트) | 3W |
| 결함 보호 | 전류 제한, 오픈 루프, 과온, 단회로 |
| 제어 기능 | - |
| 작동 온도 | -40°C ~ 150°C (TJ) |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비), 7 리드 |
| 공급자의 장치 패키지 | SO-8C |
| 장착형 | 표면 마운트 |
| 기본 제품 번호 | LNK564 |
특징LNK564DN
• 가장 낮은 부품 수 스위처
• Very tight parameter tolerances using proprietary IC trimming technology and transformer construction techniques enable Clampless™designs – decreases component count/system cost and increases efficiency
• 열 과부하 보호에 대한 산업 표준 요구 사항을 충족합니다.
• 주파수 기동은 EMI를 크게 감소시킵니다
• DRAIN 및 PCB 및 패키지에 다른 모든 핀 사이의 HV 스크립지 요구 사항을 충족
• 독점적 인 E-ShieldTM 트랜스포머 는 Y-condensator 를 제거 합니다.
의 적용LNK564DN
• 휴대전화 / 무선 전화, PDA, 전기 도구, MP3 / 휴대용 오디오 장치, 면도 기계 등을위한 충전기
• 준비 및 보조 물품
환경 및 수출 분류LNK564DN
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
