상세 정보 |
|||
| 번역기 타입: | 전압 레벨 | 채널형: | 양방향성입니다 |
|---|---|---|---|
| 회로 수: | 1 | 회로 당 채널: | 2 |
| 전압 - VCCA: | 0V ~ 5V | 출력 유형: | 푸쉬풀 방식인 오픈 드레인 |
| 작동 온도: | -40°C ~ 125°C(TA) | 특징: | 자동차 방향 감지 |
| 하이 라이트: | LSF0102DCUR,LSF0102DCUR 전압 레벨 변환기 |
||
제품 설명

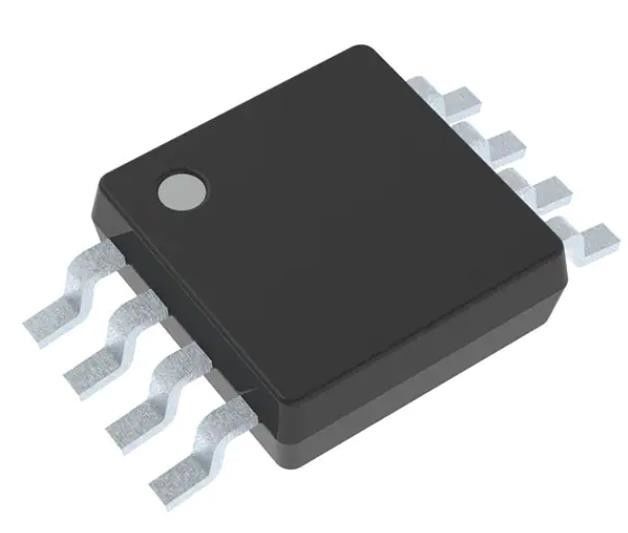

LSF0102DCUR 전압 레벨 변환기 양방향 1 회로 2 채널 8-VSSOP
스펙LSF0102DCUR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 번역가 들, 레벨 변경자 들 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 번역기 유형 | 전압 수준 |
| 채널 유형 | 양방향 |
| 회로 수 | 1 |
| 회로당 채널 | 2 |
| 전압 - VCCA | 0V ~ 5V |
| 전압 - VCCB | 0V ~ 5V |
| 입력 신호 | - |
| 출력 신호 | - |
| 출력 유형 | 열수, 밀어 당겨 |
| 데이터 비율 | - |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 특징 | 자동 방향 감지 |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-VFSOP (0.091", 2.30mm 너비) |
| 공급자의 장치 패키지 | 8-VSSOP |
| 기본 제품 번호 | LSF0102 |
특징LSF0102DCUR
• 방향 핀 없이 양방향 전압 변환을 제공합니다
• 최대 100MHz 상향 변환과 ≤ 30pF 용량 부하에서 100MHz 상하 변환 및 최대 50pF 용량 부하에서 40MHz 상하 변환을 지원합니다.
• 양방향 전압 수준 변환을 허용합니다
0.95V 1.8/2.5/3.3/5V
1.2V 1.8/2.5/3.3/5V
1.8V 2.5/3.3/5V
∙ 2.5V ∙ 3.3/5V
3.3V 5V
• 낮은 대기 전류
• TTL를 지원하기 위한 5V 허용 I/O 포트
• 낮은 RON 는 신호 왜곡 이 적다
• EN = 저용에 대 한 고 임피던스 I / O 핀
• 쉽게 PCB 추적 라우팅을 위해 흐름-through pinout
• JESD 17 당 100mA 이상의 락업 성능
• 40°C ~ 125°C의 작동 온도 범위
의 적용LSF0102DCUR
• GPIO, MDIO, PMBus, SMBus, SDIO, UART, I2C 및 통신 인프라의 다른 인터페이스
• 기업 시스템
• 통신 장비
• 개인용 전자제품
• 산업용
환경 및 수출 분류LSF0102DCUR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
