상세 정보 |
|||
| 필터 유형: | 밴드 패스 | 주파수 - 결산일 또는 센터: | 200KHz |
|---|---|---|---|
| 필터의 수: | 2 | 필터 순서: | 2위 |
| 전압 - 공급: | 2.7V ~ 11V, ±2.7V ~ 5.5V | 장착형: | 표면 마운트 |
| 패키지 / 케이스: | 16 SSOP (0.154 ", 3.90 밀리미터 폭) | 기본 제품 번호: | LT1568 |
| 하이 라이트: | LT1568IGN # TRPBF,LT1568IGN # TRPBF 필터 IC |
||
제품 설명

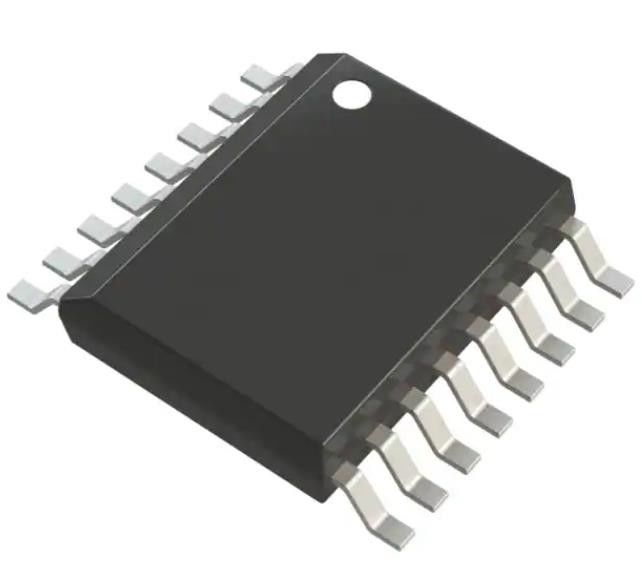

LT1568IGN # TRPBF 밴드 패스 필터 IC 밴드 패스 2 순서 200kHz 16-SSOP
스펙LT1568IGN#TRPBF
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 필터 - 액티브 | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 필터 타입 | 밴드 패스 |
| 주파수 - 절단점 또는 중점 | 200kHz |
| 필터 수 | 2 |
| 필터 순서 | 2번 |
| 전압 - 공급 | 2.7V ~ 11V, ±2.7V ~ 5.5V |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-SSOP (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 16-SSOP |
| 기본 제품 번호 | LT1568 |
특징LT1568IGN#TRPBF
■ 단일 3V 공급 장치에서 최대 10MHz 중앙 주파수
■ 사용 편리함 ◎ 단일 저항 값은 낮은 통과 절단 주파수를 설정합니다 (200kHz ≤ ƒC ≤ 5MHz), 불균형 저항 값은 절단 주파수를 최대 10MHz까지 확장합니다.
■ 극도로 유연성 엇갈린 저항 값은 이득 또는 이득 없이 로프패스 전송 기능을 허용합니다 (버터워스, 체비셰프 또는 커스텀)
■ SNR = 92dB (ƒC = 2MHz, 2VP-P)
■ THD = 84dB (ƒC = 2MHz, 1VP-P)
■ 내장 콘덴시터 ±0.75%로 정렬
■ 단일 4극 로프 패스 필터 또는 2극 로프 패스 필터의 일치 된 쌍
■ 대역 패스 필터 로 연결 될 수 있다
■ 단종 또는 분산 출력
■ 단일 3V (2,7V 미니) 에서 ±5V 공급원까지 작동합니다.
■ 철도-철도 입력 및 출력 전압
의 적용LT1568IGN#TRPBF
■ 디스크리트 RC 액티브 필터와 LC 필터 모듈을 대체합니다.
■ 반연결/재구조 필터
■ 듀얼 채널 또는 I-Q 채널 (한 패키지에 두 개의 맞물려진 2 차 순위 필터)
■ 한쪽 끝으로 미분 변환
■ 비디오 신호 처리
환경 및 수출 분류LT1568IGN#TRPBF
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
