상세 정보 |
|||
| 출력 유형: | 고정됩니다 | 규제기관의 수: | 1 |
|---|---|---|---|
| 전압 - 입력 (최대): | 20V | 전압 - 출력 (분 / 고정): | 3.3V |
| 전압 절감 (최대): | 0.45V @ 500mA | 전류 - 출력: | 500mA |
| PSRR: | 65dB(120Hz) | 작동 온도: | -40' Ｃ ~ 125' Ｃ |
| 하이 라이트: | LT1763IDE-3.3#TRPBF,LT1763IDE-3.3#TRPBF 전압 조절기 IC |
||
제품 설명

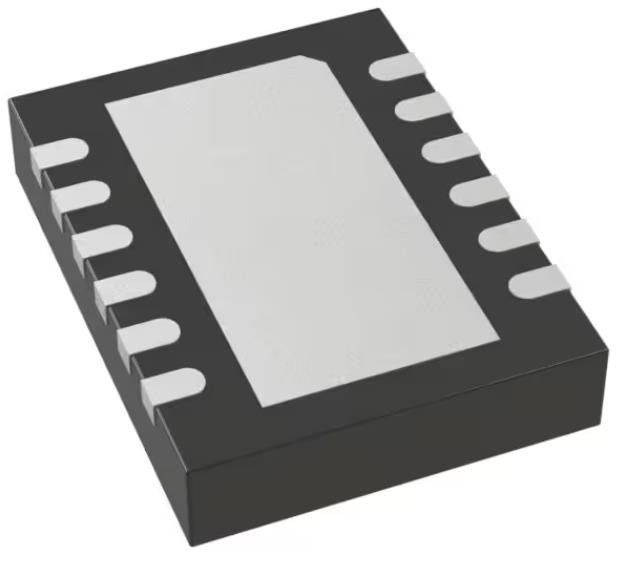

LT1763IDE-3.3#TRPBF 선형 전압 조절기 IC 긍정 고정 1 출력 500mA
스펙LT1763IDE-3.3#TRPBF
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 조절기 - 선형 | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 출력 구성 | 긍정적으로 |
| 출력 유형 | 고정 |
| 규제기관의 수 | 1 |
| 전압 - 입력 (최대) | 20V |
| 전압 - 출력 (분 / 고정) | 3.3V |
| 전압 - 출력 (최대) | - |
| 전압 절감 (최대) | 0.45V @ 500mA |
| 전류 - 출력 | 500mA |
| PSRR | 65dB (120Hz) |
| 제어 기능 | 활성화 |
| 보호 기능 | 전류, 온도, 반극성 |
| 작동 온도 | -40°C ~ 125°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 12-WFDFN 노출 패드 |
| 공급자의 장치 패키지 | 12-DFN (4x3) |
| 기본 제품 번호 | LT1763 |
특징LT1763IDE-3.3#TRPBF
* 낮은 소음: 20μVRMS (10Hz ~ 100kHz)
* 출력 전류: 500mA
* 낮은 평온 전류: 30μA
* 넓은 입력 전압 범위: 1.8V ~ 20V
* 저전압: 300mV
* 매우 낮은 종료 전류: < 1μA
* 보호 다이오드 필요 없다
* 고정 출력 전압: 1.5V, 1.8V, 2.5V, 3V, 3.3V, 5V
* 조절 가능한 출력 1.22V에서 20V
* 3.3μF 출력 콘덴시터로 안정적
* 알루미늄, 탄탈 또는 세라믹 콘덴시터와 안정적
* 역전지 보호
* 역류가 없습니다
* 과류 및 과온 보호
* 8-리드 SO 및 12-리드 (4mm × 3mm) DFN 패키지
의 적용LT1763IDE-3.3#TRPBF
* 휴대 전화
* 배터리 가동 시스템
* 소음에 민감한 기기 시스템
환경 및 수출 분류LT1763IDE-3.3#TRPBF
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
