상세 정보 |
|||
| 증폭기용: | 범용 | 범용: | 2 |
|---|---|---|---|
| 출력 유형: | - | 이득 대역폭 제품: | 24 마하즈 |
| 슬루율: | 10V/us | 전압 - 입력옵셋: | 100 uV |
| 경향 - 입력 바이어스: | 300 nA | 경향 - 공급: | 2.15mA(x2 채널) |
제품 설명

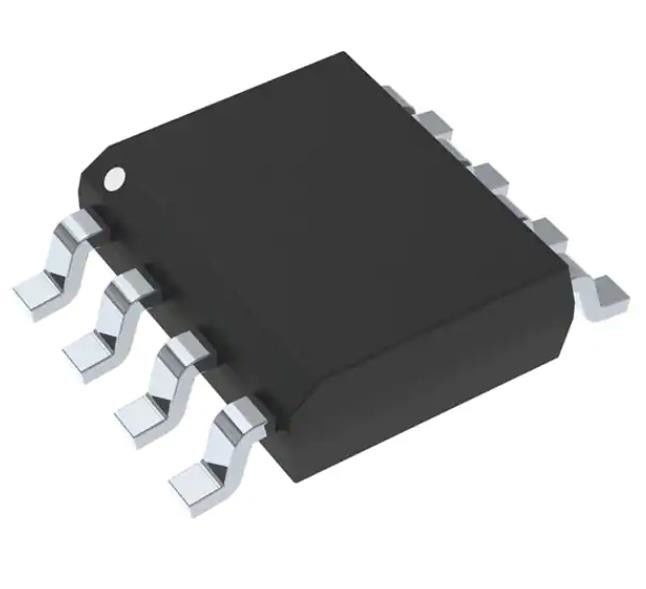

MC33272ADR2G 통합 회로 칩 일반 용도 증폭기 2 회로 8-SOIC
스펙MC33272ADR2G
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 선형 | |
| 증폭기 | |
| 기기, OP 앰프, 버퍼 앰프 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 증폭기 유형 | 일반적 목적 |
| 회로 수 | 2 |
| 출력 유형 | - |
| 매출율 | 10V/μs |
| 광역폭을 늘리는 제품 | 24MHz |
| 전류 - 입력 편차 | 300 nA |
| 전압 - 입력 오프셋 | 100μV |
| 전류 - 공급 | 2.15mA (x2 채널) |
| 전류 - 출력 / 채널 | 37mA |
| 전압 - 공급 범위 (분) | 3V |
| 전압 - 공급 범위 (최대) | 36V |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | MC33272 |
특징MC33272ADR2G
• 입력 오프셋 전압 100V (형)
• 낮은 입력 편향 전류: 300 nA
• 낮은 입력 오프셋 전류: 3.0 nA
• 높은 입력 저항: 16 M
• 낮은 소음: 18nV/√ Hz @ 1.0 kHz
• 높은 이익 대역폭 제품: 24 MHz @ 100 kHz
• 높은 스레프 속도: 10 V/s
전력 대역폭: 160 kHz
• 우수한 주파수 안정성
• 유닛 이득 안정적: 500 pF까지 용량 부하
• 큰 출력 전압 변동: +14.1 V/ -14.6 V
• 낮은 총 하모닉 왜곡: 0.003%
• 전원 공급 공급 전류: 증폭기 당 2.15 mA
• 단일 또는 분산 공급 작동: +3.0V ~ +36V 또는 ±1.5V ~ ±18V
• ESD 다이오드 는 입력 장치 에 추가 보호 를 제공한다
• NCV 사전은 자동차 및 다른 애플리케이션을 위해 고유의 사이트 및 제어 변경 요구 사항을 요구합니다. AEC-Q100 자격 및 PPAP가 가능합니다.
• Pb-Free 패키지 사용 가능
의 적용MC33272ADR2G
MC33272/74 시리즈의 단일 작동 증폭기는 혁신적인 양극적 디자인 개념으로 품질로 제작되었습니다.
환경 및 수출 분류MC33272ADR2G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
