상세 정보 |
|||
| 트랜지스터형: | NPN | 경향 - 수집기 (Ic) (맥스): | 600 마 |
|---|---|---|---|
| 전압 - 수집기 방출기 고장 (맥스): | 40 Ｖ | Ib, Ic에 있는 프스 포화 (맥스): | 50mA, 500mA에 있는 1V |
| Ic, 프스에 있는 직류 전류 이득 (hFE) (민): | 150mA, 10V에 있는 100 | 전원 - 맥스: | 150 mW |
| 주파수 - 변화: | 300MHz | 작동 온도: | -55' Ｃ ~ 150' Ｃ (TJ) |
제품 설명

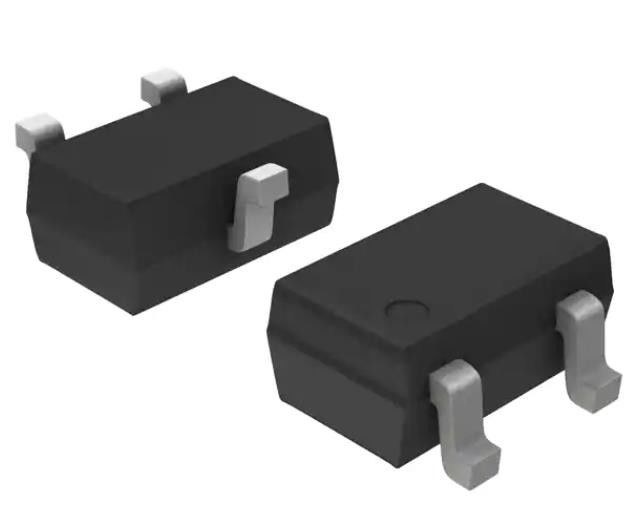

MMBT2222AWT1G 양극 트랜지스터 NPN 40 V 600 mA 300MHz 150 mW SC-70-3
스펙MMBT2222AWT1G
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| 양극성 (BJT) | |
| 단일 양극 트랜지스터 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 트랜지스터 유형 | NPN |
| 전류 - 수집기 (Ic) (최대) | 600mA |
| 전압 - 컬렉터 발산기 분해 (최대) | 40V |
| Vce 포화 (최대) @ Ib, Ic | 1V @ 50mA, 500mA |
| 전류 - 컬렉터 절단 (최대) | - |
| DC 전류 증가 (hFE) (분) @ Ic, Vce | 100 @ 150mA, 10V |
| 전력 - 최대 | 150mW |
| 빈도 - 전환 | 300MHz |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-70, SOT-323 |
| 공급자의 장치 패키지 | SC-70-3 (SOT323) |
| 기본 제품 번호 | MMBT2222 |
특징MMBT2222AWT1G
• AEC-Q101 자격 및 PPAP 능력
• S 사전: 자동차 및 다른 애플리케이션에 대한 S 사전
• 이 장치들은 Pb-Free, Halogen Free/BFR Free이며 RoHS를 준수합니다.
의 적용MMBT2222AWT1G
이 트랜지스터는 일반용 증폭기 애플리케이션을 위해 설계되었습니다. 그들은 낮은 전력 표면 장착 애플리케이션을 위해 설계된 SOT-323/SC-70 패키지에 배치되어 있습니다.
환경 및 수출 분류MMBT2222AWT1G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
