상세 정보 |
|||
| 종류: | 제너 | 제너: | 2 |
|---|---|---|---|
| 전압 - 역방향 스탠드오프(통상): | 22V | 전압 - 고장(최소): | 25.65V |
| 전압 - 립에 있는 클램핑 (맥스): | 38V | 전류 - 피크 펄스(10/1000µs): | 1A |
| 전원 라인 보호: | 아니 | 신청서: | 범용 |
제품 설명

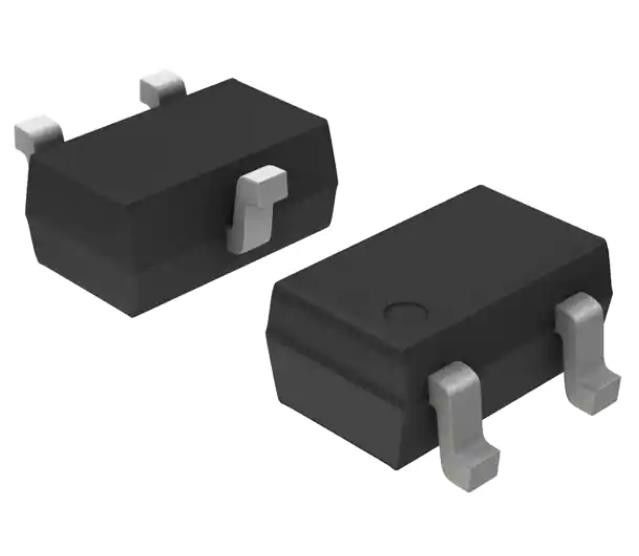

MMBZ27VCWT1G 38V 클램프 1A Ipp Tvs 다이오드 표면 마운트 SC-70-3 (SOT323)
스펙MMBZ27VCWT1G
| 유형 | 설명 |
| 분류 | 회로 보호 |
| 임시전압 억제기 (TVS) | |
| TVS 다이오드 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 종류 | 젠어 |
| 단방향 채널 | 2 |
| 전압 - 역 정지 (형) | 22V |
| 전압 - 분해 (분) | 25.65V |
| 전압 - 클램핑 (최대) @ Ipp | 38V |
| 전류 - 피크 펄스 (10/1000μs) | 1A |
| 전력 - 최고 펄스 | - |
| 전력선 보호 | 아니 |
| 신청서 | 일반적 목적 |
| 용량 @ 주파수 | - |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-70, SOT-323 |
| 공급자의 장치 패키지 | SC-70-3 (SOT323) |
| 기본 제품 번호 | MMBZ27 |
특징MMBZ27VCWT1G
• SC−70 패키지는 두 개의 분리된 일방적 구성 또는 단일 양방향적 구성을 허용합니다.
• 작업 최고 역전압 범위 − 22V
• 표준 제너 분쇄 전압 − 27V
• 피크 전력 − 40 W @ 1.0 ms (두 방향), 그림 4 파형
• 인체 모델별로 ESD 등급 N (16 kV 이상)
• 낮은 누출 < 100 nA
• 발화성 등급: UL 94 V-O
• SZ 사전은 자동차 및 다른 애플리케이션을 위해 고유의 사이트 및 제어 변경 요구 사항을 요구합니다. AEC-Q101 자격 및 PPAP가 가능합니다.
• 이 장치는 Pb-Free, Halogen Free/BFR Free이며 RoHS를 준수합니다.
의 적용MMBZ27VCWT1G
이 이중 일체성 실리콘 제너 다이오드는 일시적 과전압 보호 기능을 필요로 하는 애플리케이션을 위해 설계되었습니다.
환경 및 수출 분류MMBZ27VCWT1G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
