상세 정보 |
|||
| 종류: | DC DC 규제 기관 | 토폴로지: | 증가 (상승) |
|---|---|---|---|
| 내부 스위치: | 네 | 출력의 수: | 1 |
| 전압 - 공급(최소): | 2.5V | 전압 - 공급 (맥스): | 6V |
| 전압 - 출력: | 36V | 경향 - 출력 / 채널: | 1.33A (스위치) |
제품 설명

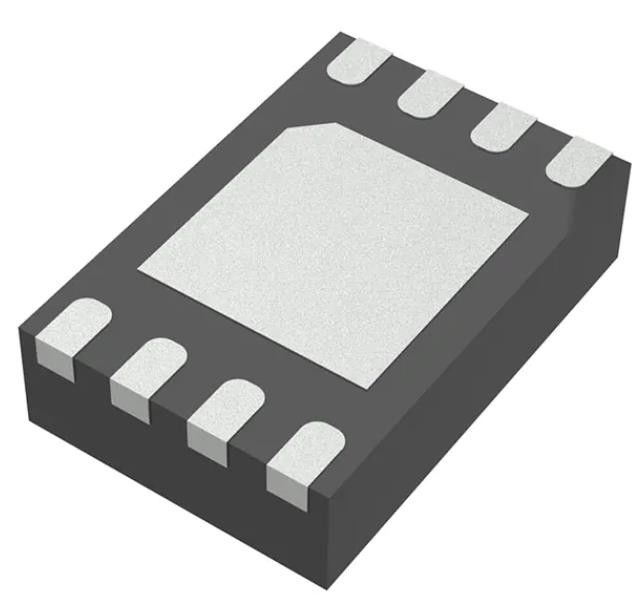

MP3305DD-LF-Z LED 드라이버 IC 1 출력 DC DC 조절기 PWM 디밍 1.33A 8-QFN
스펙MP3305DD-LF-Z LED
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| LED 드라이버 | |
| Mfr | 모노리틱 파워 시스템즈 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 종류 | DC DC 조절기 |
| 토폴로지 | 스텝업 (부스) |
| 내부 스위치 (s) | 네 |
| 출력 수 | 1 |
| 전압 - 공급 (분) | 2.5V |
| 전압 - 공급 (최대) | 6V |
| 전압 - 출력 | 36V |
| 전류 - 출력 / 채널 | 1.33A (스위치) |
| 빈도 | 2.2MHz |
| 덤핑 | PWM |
| 신청서 | 백라이트 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-TFDFN 노출 패드 |
| 공급자의 장치 패키지 | 8-QFN (2x3) |
| 기본 제품 번호 | MP3305 |
특징MP3305DD-LF-Z LED
• 내부 전력 MOSFET
• 최대 10 시리즈 백색 LED를 구동합니다.
• 최대 88%의 효율성
• 250Hz에서 50kHz까지 PWM 디밍 주파수
• 2.2MHz 고정 스위치 주파수
• 조절 가능한 오픈 로드 종료 문 (OVP)
• 낮은 200mV 피드백 전압
• UVLO, 열 차단
• 내부 1.3A 전류 제한
• 2mm x 3mm QFN8 패키지로 제공됩니다.
의 적용MP3305DD-LF-Z LED
• LCD 패널
• 디지털 사진 프레임
• 휴대용 컴퓨터 와 PDA
• 디지털 스틸 카메라
• 작은 LCD 디스플레이
환경 및 수출 분류MP3305DD-LF-Z LED
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
