상세 정보 |
|||
| 접속구의 형태: | 헤더 | 접촉 유형: | 수 핀 |
|---|---|---|---|
| 피치 - 짝짓기: | 0.039"(1.00mm) | 포지션의 수: | 2 |
| 줄수: | 1 | 스타일: | 케이블 / 전선에 타세요 |
| 시로우딩: | 감추어지 - 4 벽 | 종결: | 땜납 |
제품 설명

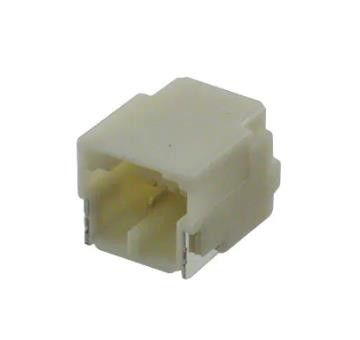

SM02B-NSHSS-TB (LF) (SN) 연결 헤더 표면 장착 오른쪽 각 2 위치
스펙SM02B-NSHSS-TB (LF) (SN)
| 유형 | 설명 |
| 분류 | 커넥터, 인터 커넥터 |
| 직사각형 커넥터 | |
| 헤더, 남성 핀 | |
| Mfr | JST 세일즈 아메리카 |
| 시리즈 | NSH |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 커넥터 타입 | 헤더 |
| 연락처 유형 | 남성 스핀 |
| 피치 - 짝짓기 | 00.039" (1.00mm) |
| 포지션 수 | 2 |
| 행 수 | 1 |
| 줄 간격 - 짝짓기 | - |
| 로딩 된 위치 수 | 모두 |
| 스타일 | 보드에서 케이블/선으로 |
| 가루 | 4 벽 에 덮여 |
| 장착형 | 표면 마운트, 오른쪽 각 |
| 폐지 | 소금 |
| 고정 장치 유형 | 래치 홀더 |
| 접촉 길이 - 짝짓기 | - |
| 접촉 길이는 - 포스트 | - |
| 전체 접촉 길이 | - |
| 단열 높이 | 0.173" (4.40mm) |
| 접촉 형태 | - |
| 접촉 끝 - 짝짓기 | 진 |
| 접촉 끝 두께 - 결합 | - |
| 연락 끝 - 우편 | 진 |
| 접촉물질 | 구리 합금 |
| 단열물질 | 폴리아마이드 (PA), 나일론 |
| 특징 | 용매 유지 |
| 작동 온도 | -25°C ~ 85°C |
| 침입 보호 | - |
| 소재의 불화성 등급 | UL94 V-0 |
| 단열 색상 | 자연 |
| 현재 등급 (Amp) | 1A |
| 전압 등급 | 50V |
| 짝짓기 스파킹 높이 | - |
| 연락 끝 두께 - 우편 | - |
| 신청서 | - |
| 기본 제품 번호 | SM02B-NS |
특징SM02B-NSHSS-TB (LF) (SN)
● 안전 한 잠금 구조
● 접촉 잠금 구조
● 접촉 변형 을 방지 한다
● 명확 한 참여 클릭 소리
의 적용SM02B-NSHSS-TB (LF) (SN)
10.0mm 피치 보안 잠금 유형의 커넥터.이 낮은 삽입 힘 유형의 커넥터는 더 쉬운 짝짓기 작업을 실현합니다.이 커넥터의 접촉 부분의 기본 개념은 성능이 입증 된 SHL 커넥터와 동등합니다.
환경 및 수출 분류SM02B-NSHSS-TB (LF) (SN)
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
