상세 정보 |
|||
| 종류: | 제너 | 단방향 채널: | 2 |
|---|---|---|---|
| 전압 - 역방향 스탠드오프(통상): | 12V (최대), 7V (최대) | 전압 - 고장(최소): | 13.3V, 7.5V |
| 전압 - 립에 있는 클램핑 (맥스): | 31V, 19V | 전류 - 피크 펄스(10/1000µs): | 19A(8/20μs) |
| 전력 - 피크 펄스: | 600W | 전원 라인 보호: | 아니 |
| 신청서: | 자동차 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
제품 설명

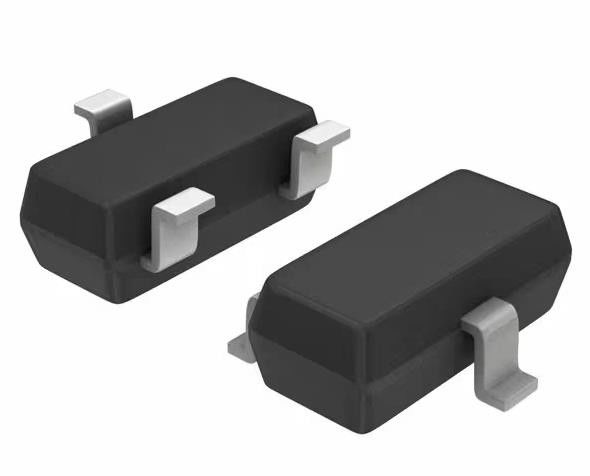

SM712-02HTG 31V 19V 클램프 19A (8/20μs) Ipp Tvs 다이오드 표면 마운트 SOT-23-3
스펙SM712-02HTG
| 유형 | 설명 |
| 분류 | 회로 보호 |
| 임시전압 억제기 (TVS) | |
| TVS 다이오드 | |
| Mfr | 리틀푸스 |
| 시리즈 | 자동차, AEC-Q101, SM712, SPA® |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 종류 | 젠어 |
| 양방향 채널 | 2 |
| 전압 - 역 정지 (형) | 12V (최대), 7V (최대) |
| 전압 - 분해 (분) | 13.3V, 7.5V |
| 전압 - 클램핑 (최대) @ Ipp | 31V, 19V |
| 전류 - 피크 펄스 (10/1000μs) | 19A (8/20μs) |
| 전력 - 최고 펄스 | 600W |
| 전력선 보호 | 아니 |
| 신청서 | 자동차 |
| 용량 @ 주파수 | 75pF @ 1MHz |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 공급자의 장치 패키지 | SOT-23-3 |
특징SM712-02HTG
• RoHS 준수 및 납 없는
• ESD, IEC 61000-4-2, ±30kV 접촉, ±30kV 공기
EFT, IEC 61000-4-4, 50A (5/50ns)
• 번개, IEC 61000- 4-5 2판, 19A (tP=8/20μs)
• 작동 전압:
-7V ~ 12V
• 낮은 클램핑 전압
• 낮은 누출 전류
• AEC-Q101 자격
• 수분 민감도 수준 (MSL-1)
의 적용SM712-02HTG
• RS-485
• 필드 버스
• 모드버스
• 프로피버스
• DMX512
• 보안 시스템
• 자동화 기계 (ATM)
• 조명 제어 - DALI
• 통신 장비
환경 및 수출 분류SM712-02HTG
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
