상세 정보 |
|||
| 로직 타입: | 반전시키지 않은 송수신기 | 원소 수: | 1 |
|---|---|---|---|
| 에레먼트 당 비트 수: | 8 | R출력 유형: | 3-상태 |
| 경향 - 낮은 출력 하이: | 32mA, 64mA | 전압 - 공급: | 4.5V ~ 5.5V |
| 작동 온도: | -40°C ~ 85°C (TA) | 공급자의 장치 패키지: | 20-SO |
제품 설명

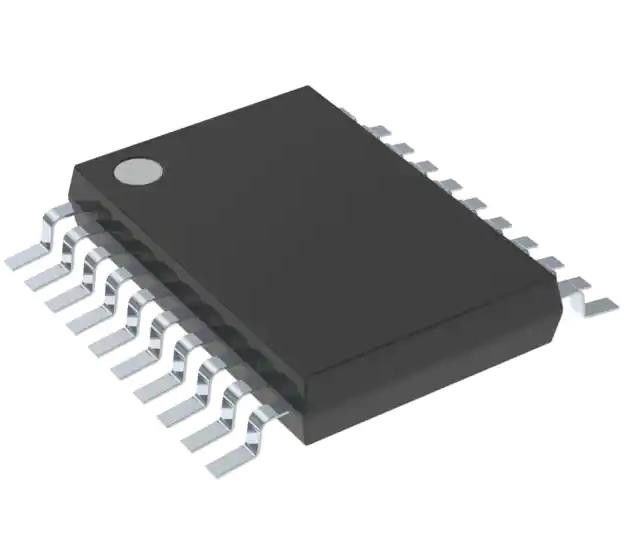

SN74ABT245BNSR 트랜시버 IC 반전되지 않는 1 요소 8 비트 각 요소 3 상태
스펙SN74ABT245BNSR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74ABT |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | 송신기, 반전되지 않는 |
| 원소 수 | 1 |
| 에레먼트 당 비트 수 | 8 |
| 입력 타입 | - |
| 출력 유형 | 3 국가 |
| 전류 - 출력 높고 낮은 | 32mA, 64mA |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-SOIC (0.209", 5.30mm 너비) |
| 공급자의 장치 패키지 | 20-SO |
| 기본 제품 번호 | 74ABT245 |
특징SN74ABT245BNSR
* 전형적인 VOLP (출력 지상 반사) < 1 V VCC = 5 V, TA = 25 °C
* 이오프 및 파워업 3 상태 지원 뜨거운 삽입
* 하이 드라이브 출력 (-32mA IOH, 64mA IOL)
* JEDEC 표준 JESD 17 당 500mA를 초과하는 랩업 성능
* ESD 보호 JESD 22를 초과
- 2000-V 인체 모델 (A114-A)
- 200V 기계 모델 (A115-A)
의 적용SN74ABT245BNSR
이 오크탈 버스 트랜시버는 데이터 버스 사이의 비동기 통신을 위해 설계되었습니다. 장치들은 A 버스에서 B 버스 또는 B 버스에서 A 버스로 데이터를 전송합니다.방향 제어 (DIR) 입력에서 논리 레벨에 따라출력 가능 입력 (OE) 은 버스를 효과적으로 격리 할 수 있도록 장치를 비활성화 할 수 있습니다.
환경 및 수출 분류SN74ABT245BNSR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
