상세 정보 |
|||
| 로직 타입: | 그리고 게이트 | 입력 횟수: | 2 |
|---|---|---|---|
| 회로 수: | 4 | 전압 - 공급: | 1.65V ~ 3.6V |
| 경향 - 정지하 (맥스): | 10 uA | 경향 - 낮은 출력 하이: | 24mA, 24mA |
| 입력 논리 레벨 - 로우: | 0.7V ~ 0.8V | 입력 논리 레벨 - 최고: | 1.7V ~ 2V |
제품 설명

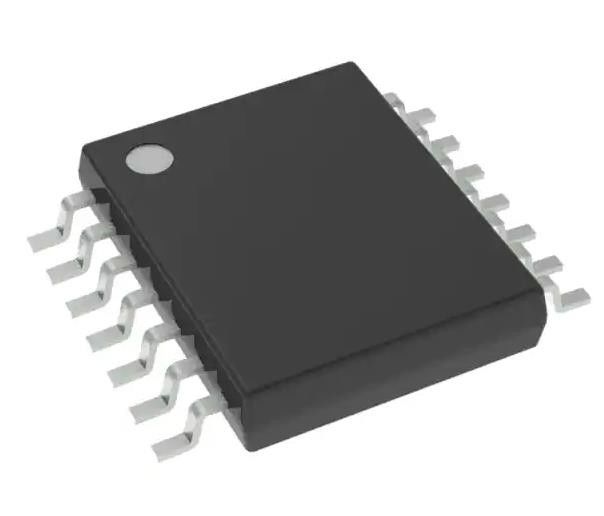

SN74ALVC08PWR 및 게이트 통합 회로 칩 IC 4 채널 14-TSSOP
스펙SN74ALVC08PWR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 게이트 및 인버터 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74ALVC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | AND 게이트 |
| 회로 수 | 4 |
| 입력값 수 | 2 |
| 특징 | - |
| 전압 - 공급 | 1.65V ~ 3.6V |
| 전류 - 조용 (최대) | 10μA |
| 전류 - 출력 높고 낮은 | 24mA, 24mA |
| 입력 논리 레벨 - 낮은 | 0.7V ~ 0.8V |
| 입력 논리 레벨 - 높습니다 | 1.7V ~ 2V |
| 최대 전파 지연 @ V, 최대 CL | 20.9ns @ 3.3V, 50pF |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 14-TSSOP |
| 패키지 / 케이스 | 14-TSSOP (0.173", 4.40mm 너비) |
| 기본 제품 번호 | 74ALVC08 |
특징SN74ALVC08PWR
• 1.65V 에서 3.6V 까지 작동 합니다
• 3.3V에서 최대 2.9 ns의 t pd
• ±24mA 출력 드라이브 3.3V
• 랩업 성능은 JESD 17 당 250mA를 초과합니다.
• ESD 보호는 JESD 22을 초과합니다.
2000-V 인체 모델 (A114-A)
200V 기계 모델 (A115-A)
1000V 충전 장치 모델 (C101)
의 적용SN74ALVC08PWR
이 4개의 2인트 양성 AND 게이트는 1.65V에서 3.6V VCC 동작을 위해 설계되었습니다.
환경 및 수출 분류SN74ALVC08PWR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
