상세 정보 |
|||
| 로직 타입: | 번역 송수신기 | 원소 수: | 8 |
|---|---|---|---|
| 출력 유형: | 3-상태 | 경향 - 낮은 출력 하이: | 12mA, 12mA |
| 전압 - 공급: | 1.2V ~ 3.6V | 작동 온도: | -40°C ~ 85°C (TA) |
| 공급자의 장치 패키지: | 48-TSSOP | ||
제품 설명

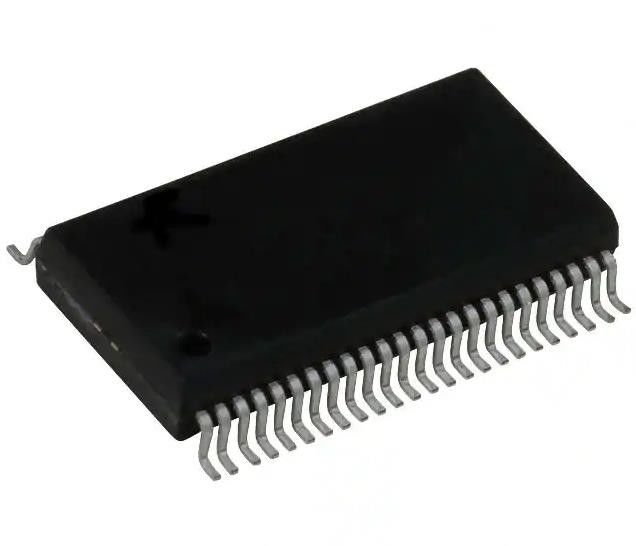

SN74AVC16T245DGGR 번역 송신기 2 요소 8 비트 각 요소 3 상태
스펙SN74AVC16T245DGGR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74AVC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | 번역 송신기 |
| 원소 수 | 2 |
| 에레먼트 당 비트 수 | 8 |
| 입력 타입 | - |
| 출력 유형 | 3 국가 |
| 전류 - 출력 높고 낮은 | 12mA, 12mA |
| 전압 - 공급 | 1.2V ~ 3.6V |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 48-TFSOP (0.240", 6.10mm 너비) |
| 공급자의 장치 패키지 | 48-TSSOP |
| 기본 제품 번호 | 74AVC16T245 |
특징SN74AVC16T245DGGR
* 제어 입력 V/V. 레벨은 VccA 전압에 참조됩니다.
* Vcc 격리 특징 - Vcc 입력 중 하나가 GND에 있다면, 두 포트 모두 고 임페던스 상태입니다.
* 초전압 내성 입기와 출력은 혼합 전압 모드 데이터 통신을 허용합니다.
* 완전히 구성 가능한 듀얼 레일 디자인으로 각 포트가 1.2V에서 3.6V 전력 공급 범위 전체에서 작동 할 수 있습니다.
* loff 부분 전원 다운 모드 동작을 지원합니다
* I/O는 4.6V 용량입니다
* 최대 데이터 속도
- 380 Mbps (1.8 V에서 3.3 V 레벨 전환)
- 200 Mbps (<1.8 V ~ 3.3 V 레벨 전환)
- 200 Mbps (2.5V 또는 1.8V로 레벨 전환)
- 150 Mbps (1.5 V로 레벨 전환)
- 100 Mbps (수준 전환 1.2 V)
* 랩업 성능 100mA를 초과 JESD 78, 클래스 II
* ESD 보호 JESD 22를 초과
- 8000V 인체 모델 (A114-A)
- 200V 기계 모델 (A115-A)
- 1000V 충전 장치 모델 (C101)
의 적용SN74AVC16T245DGGR
• 개인용 전자 장치
• 산업
• 기업
• 통신
환경 및 수출 분류SN74AVC16T245DGGR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
