상세 정보 |
|||
| 로직 타입: | 반전시키지 않은 버퍼 | 원소 수: | 4 |
|---|---|---|---|
| 에레먼트 당 비트 수: | 1 | 출력 유형: | 3-상태 |
| 경향 - 낮은 출력 하이: | 2.6mA, 24mA | 전압 - 공급: | 4.75V ~ 5.25V |
| 작동 온도: | 0°C ~ 70°C (TA) | 공급자의 장치 패키지: | 14-SO |
제품 설명

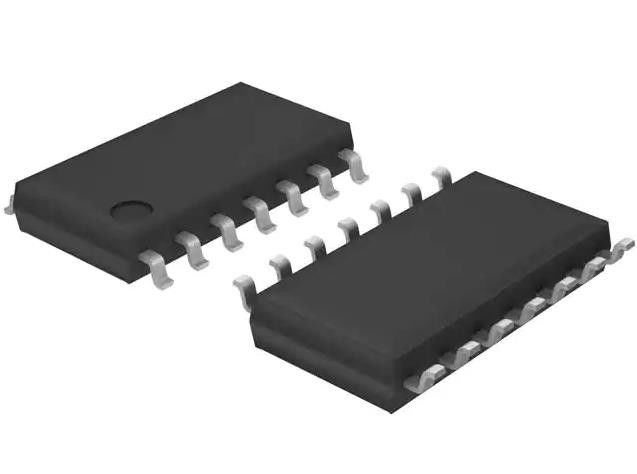

SN74LS126ANSR 버퍼 비 인버팅 4 요소 1 비트 3 상태 출력
스펙SN74LS126ANSR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74LS |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 로직 타입 | 반전되지 않는 버퍼 |
| 원소 수 | 4 |
| 에레먼트 당 비트 수 | 1 |
| 입력 타입 | - |
| 출력 유형 | 3 국가 |
| 전류 - 출력 높고 낮은 | 20.6mA, 24mA |
| 전압 - 공급 | 4.75V ~ 5.25V |
| 작동 온도 | 0°C ~ 70°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 14-SOIC (0.209", 5.30mm 너비) |
| 공급자의 장치 패키지 | 14-SO |
| 기본 제품 번호 | 74LS126 |
특징SN74LS126ANSR
* 쿼드 버스 버퍼
* 3개국 출력
* 각 칸에 대한 별도의 제어
의 적용SN74LS126ANSR
이 버스 버퍼들은 3상태 출력을 가지고 있습니다.TTL 출력의 낮은 임피던스 특성을 가지고 있으며 높은 논리 수준에서 추가적인 드라이브 능력을 갖춰 외부 당부 저항 없이 무거운 버스 라인을 운전할 수 있습니다..
환경 및 수출 분류SN74LS126ANSR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
