상세 정보 |
|||
| 로직 타입: | 반전시키지 않은 버퍼 | 원소 수: | 6 |
|---|---|---|---|
| 에레먼트 당 비트 수: | 1 | 출력 유형: | 오픈 드레인 |
| 경향 - 낮은 출력 하이: | - 16mA | 전압 - 공급: | 2V ~ 5.5V |
| 작동 온도: | -40°C ~ 125°C(TA) | 공급자의 장치 패키지: | 14-soic |
제품 설명

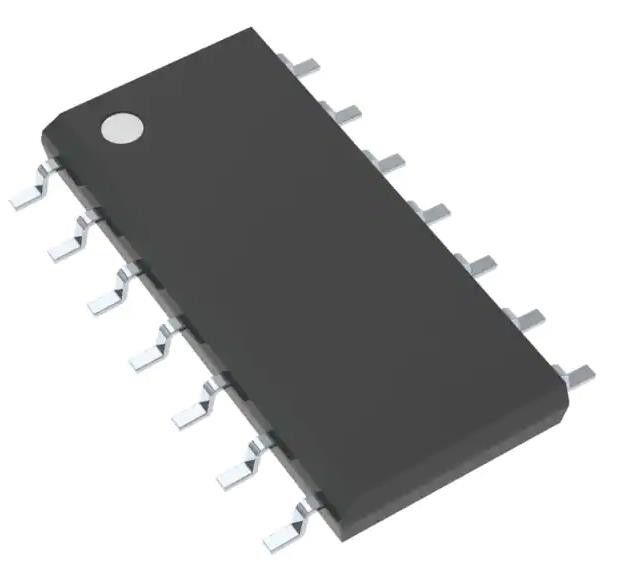

SN74LV07ADR 버퍼 비 인버팅 6 요소 1 비트 개원 개수 출력
스펙SN74LV07ADR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74LV |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | 반전되지 않는 버퍼 |
| 원소 수 | 6 |
| 에레먼트 당 비트 수 | 1 |
| 입력 타입 | - |
| 출력 유형 | 열기 |
| 전류 - 출력 높고 낮은 | - 16mA |
| 전압 - 공급 | 2V ~ 5.5V |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 14-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 14-SOIC |
| 기본 제품 번호 | 74LV07 |
특징SN74LV07ADR
* 2V ~ 5.5V Vcc 동작
* 전형적인 볼륨 (출력 지상 반사) < 0.8 V Vcc = 3.3 V, TA = 25'C
* 전형적인 VoHv (출력 약속 부하) > 2.3 V Vcc = 3.3 V, TA = 25C
* 출력은 Vcc에 연결된 입력과 함께 전원 켜기 및 전원 종료 시 비활성화됩니다.
* 모든 항구에서 혼합 모드 전압 운영을 지원
* 랩업 성능 100mAPper JESD 78를 초과, II 클래스
* ESD 보호 JESD 22를 초과
- 2000-V 인체 모델
- 200V 기계 모델
- 1000V 충전 장치 모델
의 적용SN74LV07ADR
• 서버
• 통신 인프라
• TV 셋톱 박스
환경 및 수출 분류SN74LV07ADR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
