상세 정보 |
|||
| 로직 타입: | 반전시키지 않은 버퍼 | 원소 수: | 4 |
|---|---|---|---|
| 에레먼트 당 비트 수: | 1 | 출력 유형: | 3-상태 |
| 경향 - 낮은 출력 하이: | 24mA, 24mA | 전압 - 공급: | 1.65V ~ 3.6V |
| 작동 온도: | 1.65V ~ 3.6V | 공급자의 장치 패키지: | 14-soic |
제품 설명

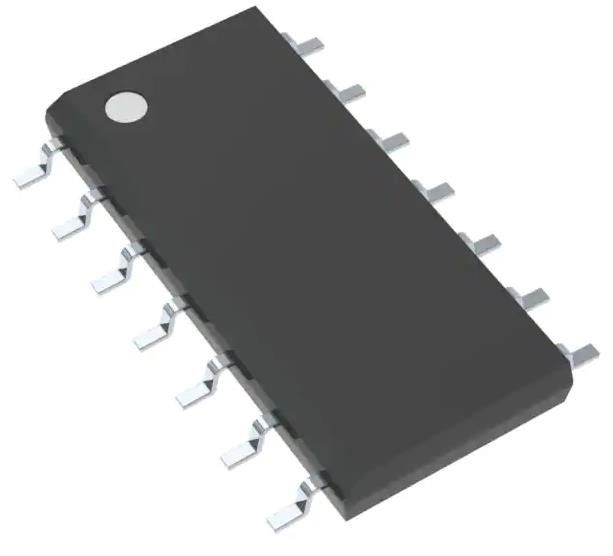

SN74LVC125AMDREP 버퍼 반전되지 않는 4 요소 3 상태 요소 1 비트
스펙SN74LVC125AMDREP
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74LVC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | 반전되지 않는 버퍼 |
| 원소 수 | 4 |
| 에레먼트 당 비트 수 | 1 |
| 입력 타입 | - |
| 출력 유형 | 3 국가 |
| 전류 - 출력 높고 낮은 | 24mA, 24mA |
| 전압 - 공급 | 1.65V ~ 3.6V |
| 작동 온도 | -55°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 14-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 14-SOIC |
| 기본 제품 번호 | 74LVC125 |
특징SN74LVC125AMDREP
* 통제 된 시작점
- 하나의 조립/시험 현장, 하나의 제조 현장
* 증강된 감소 제조자원 (DMS) 지원
* 증강된 제품 변경 통지
* 자격 학위 (t)
* 1.65V에서 3.6V까지 작동합니다
* 전형적인 VoHv (출력 Vo Undershoot) >2 V at/cc = 3.3 V, T, = 25°C
* 라치업 성능은 PerJESD 17에 250mA를 초과합니다.
* ESD 보호 JESD 222000-V 인체 모델 (A114-A)
- 200V 기계 모델 (A115-A)
- 1000V 충전 장치 모델 (C101)
의 적용SN74LVC125AMDREP
이 4번 버스 버퍼 게이트는 1.65V에서 3.6V VCC 동작을 위해 설계되었습니다.
환경 및 수출 분류SN74LVC125AMDREP
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
