상세 정보 |
|||
| 로직 타입: | 반전시키지 않은 버퍼 | 원소 수: | 4 |
|---|---|---|---|
| 에레먼트 당 비트 수: | 1 | 출력 유형: | 3-상태 |
| 경향 - 낮은 출력 하이: | 24mA, 24mA | 전압 - 공급: | 1.65V ~ 3.6V |
| 작동 온도: | 1.65V ~ 3.6V | 공급자의 장치 패키지: | 14-soic |
제품 설명

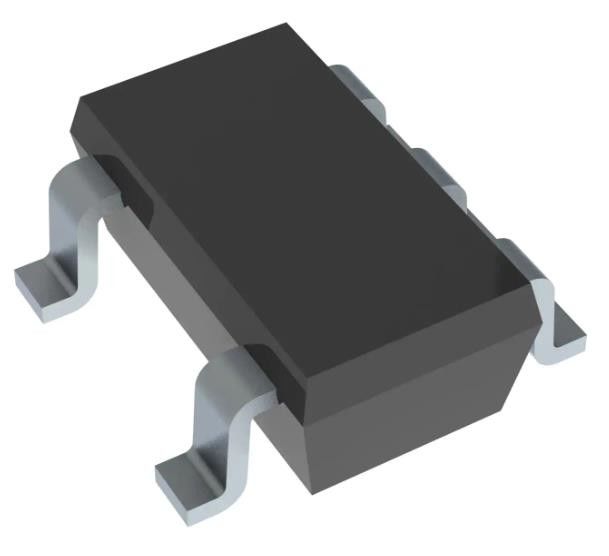

SN74LVC1G04MDBVREP 인버터 통합 회로 칩 IC 1 채널 SOT-23-5
스펙SN74LVC1G04MDBVREP
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 게이트 및 인버터 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 74LVC |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 로직 타입 | 인버터 |
| 회로 수 | 1 |
| 입력값 수 | 1 |
| 특징 | - |
| 전압 - 공급 | 1.65V ~ 5.5V |
| 전류 - 조용 (최대) | 10μA |
| 전류 - 출력 높고 낮은 | 32mA, 32mA |
| 입력 논리 레벨 - 낮은 | 0.58V ~ 1.65V |
| 입력 논리 레벨 - 높습니다 | 10.07V ~ 3.85V |
| 최대 전파 지연 @ V, 최대 CL | 4.5ns @ 5V, 50pF |
| 작동 온도 | -55°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | SOT-23-5 |
| 패키지 / 케이스 | SC-74A, SOT-753 |
| 기본 제품 번호 | 74LVC1G04 |
특징SN74LVC1G04MDBVREP
* 5V Vcc 동작을 지원합니다
* 입력 5.5V까지 전압을 받아
* 3.3V에서 최대 tpd 3.3 ns
* 낮은 전력 소비, 10-A 최대 lcc
* +24mA 출력 드라이브 3.3V
* loff 부분 전원 다운 모드 동작을 지원합니다
* 랩업 성능 100mA를 초과 JESD 78, II급
* ESD 보호 JESD 22를 초과
- 2000-V 인체 모델 (A114-A)
- 200V 기계 모델 (A115-A)
- 1000V 충전 장치 모델 (C101)
의 적용SN74LVC1G04MDBVREP
* 통제 된 시작점
* 하나의 조립/시험 현장
* 하나의 제조 현장
* 군사용 (-55°C/125°C) 온도 범위
* 제품 수명 연장
* 확장된 제품 변경 통지
* 제품 추적성
환경 및 수출 분류SN74LVC1G04MDBVREP
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
