상세 정보 |
|||
로직 타입: | 그리고 게이트 | 회로 수: | 1 |
---|---|---|---|
입력 횟수: | 2 | 전압 - 공급: | 1.65V ~ 5.5V |
경향 - 정지하 (맥스): | 10 uA | 경향 - 낮은 출력 하이: | 32mA, 32mA |
최대 전파 지연 @ V, 최대 CL: | 5ns @ 5V, 50pF | 작동 온도: | -55°C ~ 125°C |
제품 설명

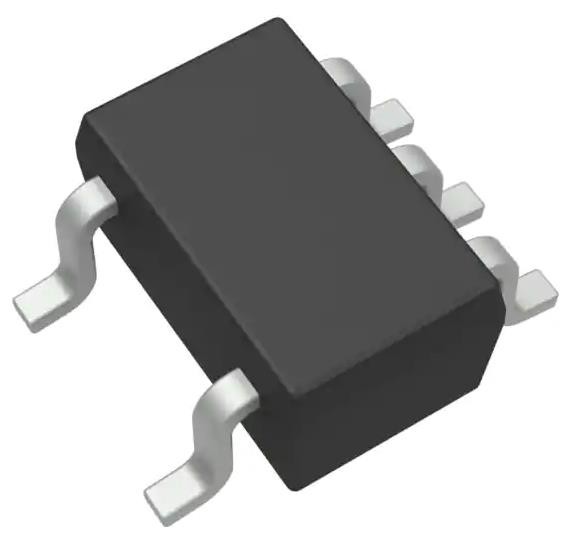

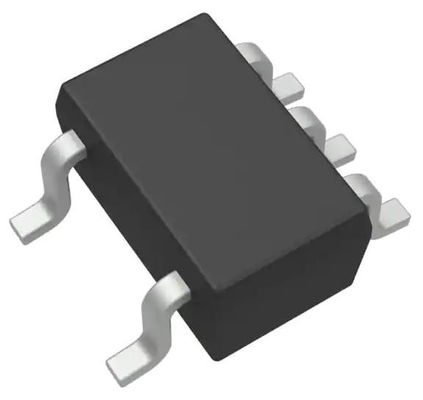

SN74LVC1G08MDCKREP 통합 회로 칩 및 게이트 IC 1 채널 SC-70-5
스펙SN74LVC1G08MDCKREP
유형 | 설명 |
분류 | 융합 회로 (IC) |
논리 | |
게이트 및 인버터 | |
Mfr | 텍사스 인스트루먼트 |
시리즈 | 74LVC |
패키지 | 테이프 & 롤 (TR) |
절단 테이프 (CT) | |
제품 상태 | 액티브 |
로직 타입 | AND 게이트 |
회로 수 | 1 |
입력값 수 | 2 |
특징 | - |
전압 - 공급 | 1.65V ~ 5.5V |
전류 - 조용 (최대) | 10μA |
전류 - 출력 높고 낮은 | 32mA, 32mA |
입력 논리 레벨 - 낮은 | - |
입력 논리 레벨 - 높습니다 | - |
최대 전파 지연 @ V, 최대 CL | 5ns @ 5V, 50pF |
작동 온도 | -55°C ~ 125°C |
장착형 | 표면 마운트 |
공급자의 장치 패키지 | SC-70-5 |
패키지 / 케이스 | 5-TSSOP, SC-70-5, SOT-353 |
기본 제품 번호 | 74LVC1G08 |
특징SN74LVC1G08MDCKREP
* 통제 된 시작점
- 하나의 조립/시험 현장, 하나의 제조 현장
* -55°C에서 125°C까지 온도 연장
* 감소하는 제조자원 (DMS) 지원 강화
* 증강된 제품 변경 통보부족기능 (1) 부분 전력 절감 모드 운영
* 랩업 성능 100mA를 초과 JESD 78, 클래스 II
* ESD 보호 JESD 22를 초과
- 2000-V 인체 모델 (A114-A)
- 200V 기계 모델 (A115-A)
- 1000V 충전 장치 모델 (C101)
의 적용SN74LVC1G08MDCKREP
SN74LVC1G08은 부엘 함수 Y A • B 또는 Y A B를 긍정적 논리에서 수행합니다.
환경 및 수출 분류SN74LVC1G08MDCKREP
ATTRIBUTE | 설명 |
RoHS 상태 | ROHS3 준수 |
수분 민감도 수준 (MSL) | 1 (무제한) |
REACH 상태 | REACH 영향을 받지 않습니다 |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
