상세 정보 |
|||
로직 타입: | 그리고 게이트 | 회로 수: | 2 |
---|---|---|---|
입력 횟수: | 2 | 전압 - 공급: | 1.65V ~ 5.5V |
경향 - 정지하 (맥스): | 10 uA | 경향 - 낮은 출력 하이: | 32mA, 32mA |
최대 전파 지연 @ V, 최대 CL: | 5V, 50pF에 있는 3.8 나노 초 | 입력 논리 레벨 - 로우: | 0.7V ~ 0.8V |
입력 논리 레벨 - 최고: | 1.7V ~ 2V | 작동 온도: | -40°C ~ 85°C |
제품 설명

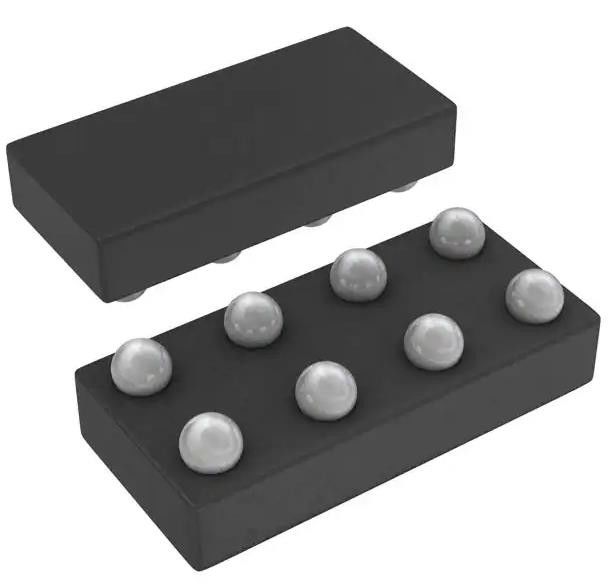

SN74LVC2G08YZPR 및 통합 회로 칩 게이트 IC 2 채널 8-DSBGA (1.9x0.9)
스펙SN74LVC2G08YZPR
유형 | 설명 |
분류 | 융합 회로 (IC) |
논리 | |
게이트 및 인버터 | |
Mfr | 텍사스 인스트루먼트 |
시리즈 | 74LVC |
패키지 | 테이프 & 롤 (TR) |
절단 테이프 (CT) | |
제품 상태 | 액티브 |
로직 타입 | AND 게이트 |
회로 수 | 2 |
입력값 수 | 2 |
특징 | - |
전압 - 공급 | 1.65V ~ 5.5V |
전류 - 조용 (최대) | 10μA |
전류 - 출력 높고 낮은 | 32mA, 32mA |
입력 논리 레벨 - 낮은 | 0.7V ~ 0.8V |
입력 논리 레벨 - 높습니다 | 1.7V ~ 2V |
최대 전파 지연 @ V, 최대 CL | 3.8ns @ 5V, 50pF |
작동 온도 | -40°C ~ 85°C |
장착형 | 표면 마운트 |
공급자의 장치 패키지 | 8-DSBGA (1.9x0.9) |
패키지 / 케이스 | 8-XFBGA, DSBGA |
기본 제품 번호 | 74LVC2G08 |
특징SN74LVC2G08YZPR
* 텍사스 인스트루먼트 나노 스타트 및 나노 프리 Tw 패키지에 제공됩니다.
* 5V Vcc 동작을 지원합니다
* 입력 5.5V까지 전압을 받아
* 3.3V에서 최대 4.7ns
* 낮은 전력 소비, 10-pA 최대 Icc
* +24mA 출력 드라이브 3.3V
* 전형적인 VolP (출력 지상 반사) <0.8V Vcc = 3.3V, TA = 25'C
* 전형적인 Vov (출력 Vo Undershoot) > 2 V Vcc = 3.3 V, TA = 25C
* loff 라이브 삽입, 부분 전원 다운 모드 및 백 드라이브 보호 지원
* 최대 5.5V에서 Vcc 레벨까지 입력값을 번역하기 위해 다운 번역기로 사용할 수 있습니다.
* 랩업 성능 100mA를 초과 PerJESD 78, 클래스 I
* ESD 보호 JESD 22를 초과
- 2000-V 인체 모델 (A114-A)
- 1000V 충전 장치 모델 (C101)
의 적용SN74LVC2G08YZPR
• IP 전화: 유선 및 무선
• 광적 네트워크: EPON 및 광섬유를 통한 비디오
• 지점 에서 지점 으로 마이크로 웨이브 백하울
전력: 통신 DC/DC 모듈: 아날로그
전력: 통신 DC/DC 모듈: 디지털
• 개인 지점 거래소 (PBX)
• 통신 보호소: 전력 분배 단위 (PDU)
• 벡터 신호 분석기 및 생성기
• 무선 통신 검사기
• 무선 중계기
• xDSL 모덤/DSLAM
환경 및 수출 분류SN74LVC2G08YZPR
ATTRIBUTE | 설명 |
RoHS 상태 | ROHS3 준수 |
수분 민감도 수준 (MSL) | 1 (무제한) |
REACH 상태 | REACH 영향을 받지 않습니다 |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
