상세 정보 |
|||
| 종류: | 클래스 D | 출력 유형: | 1채널(모노) |
|---|---|---|---|
| 부하에 있는 맥스 출력 전원 Ｘ 채널: | 1.52W x 1 @ 8Ohm | 전압 - 공급: | 2.5V ~ 5V |
| 특징: | 데팝, 차동 입력, 단락과 열 보호, 중단 | 작동 온도: | -40°C ~ 85°C (TA) |
제품 설명

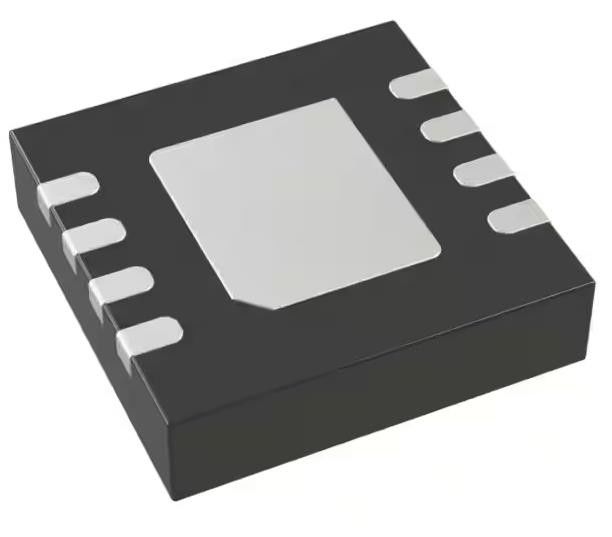

SSM2301CPZ-REEL7 증폭기 IC 1 채널 (모노) D급 8-LFCSP-VD (3x3)
스펙SSM2301CPZ-REEL7
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 선형 | |
| 증폭기 | |
| 오디오 증폭기 | |
| Mfr | 아날로그 디바이스 |
| 시리즈 | - |
| 패키지 | 절단 테이프 (CT) |
| 제품 상태 | 구식 |
| 종류 | D급 |
| 출력 유형 | 1채널 (모노) |
| 최대 출력 전력 x 채널 @ 부하 | 1.52W x 1 @ 8Ohm |
| 전압 - 공급 | 2.5V ~ 5V |
| 특징 | 디포프, 디퍼런셜 입력, 단회로 및 열 보호, 종료 |
| 장착형 | 표면 마운트 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 공급자의 장치 패키지 | 8-LFCSP-VD (3x3) |
| 패키지 / 케이스 | 8-VFDFN 노출 패드, CSP |
| 기본 제품 번호 | SSM2301 |
특징SSM2301CPZ-REEL7
* Σ-Δ 변조를 가진 필터 없는 D급 증폭기
* Analog Devices, Inc에서 여러 클래스 D 증폭기를 사용할 때 동기화가 필요하지 않습니다.
* 1.4W 8Ω로 5V 공급에서 1% 이하의 THD + N
* 8.0Ω 스피커로 5.0V, 1.4W에서 85% 효율
* 98 dB 이상의 SNR (신호/소음 비율)
* 2.5V에서 5.0V까지 단일 공급 작동
* 20nA 초저부전 전류
* 단전 및 열 보호
* 8 리드, 3 mm × 3 mm LFCSP 및 MSOP 패키지에서 제공됩니다.
* 팝 앤 클릭 억제
* 내장 저항이 보드 부품 수를 줄입니다.
* 고정 및 사용자 조절 가능 가이드 구성
의 적용SSM2301CPZ-REEL7
* 휴대 전화
* MP3 플레이어
* 휴대용 게임
* 휴대용 전자제품
* 교육용 장난감
환경 및 수출 분류SSM2301CPZ-REEL7
| ATTRIBUTE | 설명 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
