상세 정보 |
|||
| FET은 타이핑합니다: | P-채널 | 기술: | MOSFET (금속 산화물) |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 20 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 6A (Ta) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 1.5V, 4.5V | Id, 브그스에 있는 (맥스) 위의 Rds: | 22.5m옴 @ 6A, 4.5V |
| Id에 있는 Vgs(th) (맥스): | 1mA에 있는 1V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 23.1nC @ 4.5V |
제품 설명

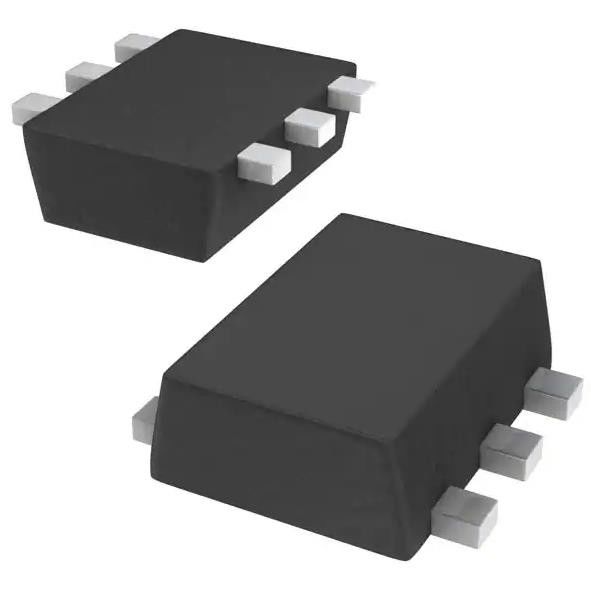

SSM6J414TU,LF P 채널 20 V 6A (Ta) 1W (Ta) UF6 표면 마운트
스펙SSM6J414TU, LF
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 토시바 반도체 및 저장장치 |
| 시리즈 | U-MOSVI |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| FET 타입 | P 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 20V |
| 전류 - 연속 배수 (Id) @ 25°C | 6A (Ta) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 1.5V, 4.5V |
| Rds ON (Max) @ Id, Vgs | 22.5mOhm @ 6A, 4.5V |
| Vgs(th) (최대) @ Id | 1V @ 1mA |
| 게이트 충전 (Qg) (최대) @ Vgs | 23.1 nC @ 4.5 V |
| Vgs (최대) | ±8V |
| 입력 용량 (Ciss) (Max) @ Vds | 1650 pF @ 10V |
| FET 특징 | - |
| 전력 분산 (최대) | 1W (Ta) |
| 작동 온도 | 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | UF6 |
| 패키지 / 케이스 | 6-SMD, 평면 선도 |
| 기본 제품 번호 | SSM6J414 |
특징SSM6J414TU, LF
(1) 1.5V 게이트 드라이브 전압.
(2) 낮은 배수 소스 전원 저항:
RDS ((ON) = 54mΩ (max) (@VGS = -1.5 V)
RDS ((ON) = 36 mΩ (max) (@VGS = -1.8 V)
RDS ((ON) = 26 mΩ (max) (@VGS = -2.5 V)
RDS ((ON) = 22.5 mΩ (max) (@VGS = -4.5 V)
의 적용SSM6J414TU, LF
• 전력 관리 스위치
환경 및 수출 분류SSM6J414TU, LF
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
