상세 정보 |
|||
| FET은 타이핑합니다: | 엔-채널 | 기술: | MOSFET (금속 산화물) |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 60 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 80A (Tc) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 40A, 10V에 있는 5mOhm |
| Id에 있는 Vgs(th) (맥스): | 250uA에 있는 4V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 42nC @ 10V |
제품 설명

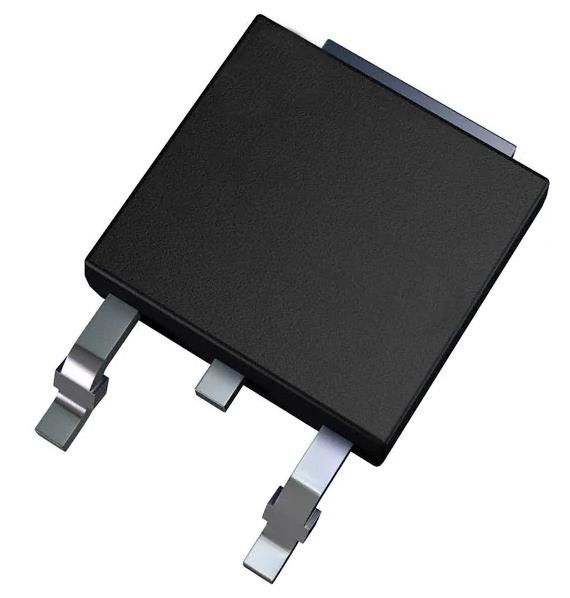

STD130N6F7 MOSFET N 채널 60V 80A (Tc) 134W (Tc) 표면 장착 DPAK
스펙STD130N6F7
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | STM이크로전자 |
| 시리즈 | STripFETTM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 60V |
| 전류 - 연속 배수 (Id) @ 25°C | 80A (Tc) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 10V |
| Rds ON (Max) @ Id, Vgs | 5mOhm @ 40A, 10V |
| Vgs(th) (최대) @ Id | 4V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 42nC @ 10V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 2600pF @ 30V |
| FET 특징 | - |
| 전력 분산 (최대) | 134W (Tc) |
| 작동 온도 | -55°C ~ 175°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | DPAK |
| 패키지 / 케이스 | TO-252-3, DPak (2 리드 + 탭), SC-63 |
| 기본 제품 번호 | STD130 |
특징STD130N6F7
* 시장에서 가장 낮은 RDS 중
* 탁월한 FoM
* EMI 면역에 대한 낮은 Crss/Ciss 비율
* 높은 산사태 경직성
의 적용STD130N6F7
* 애플리케이션 전환
환경 및 수출 분류STD130N6F7
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
