상세 정보 |
|||
| 소스 전압 (프즈스)에 고갈되세요: | 500 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 3A (Tc) |
|---|---|---|---|
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 2.7오hm @ 1.5A, 10V |
| Id에 있는 Vgs(th) (맥스): | 4.5V @ 50μA | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 10 Ｖ에 있는 12 nC |
| 브그스 (맥스): | ±30V | Vds에 있는 입력 커패시턴스 (CIS) (맥스): | 310pF @ 25V |
제품 설명
STD130N6F7 MOSFET N 채널 60V 80A (Tc) 134W (Tc) 표면 장착 DPAK
스펙STD4NK50Z-1
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | STM이크로전자 |
| 시리즈 | 슈퍼메쉬TM |
| 패키지 | 튜브 |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 500V |
| 전류 - 연속 배수 (Id) @ 25°C | 3A (Tc) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 10V |
| Rds ON (Max) @ Id, Vgs | 2.7오hm @ 1.5A, 10V |
| Vgs(th) (최대) @ Id | 4.5V @ 50μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 12nC @ 10V |
| Vgs (최대) | ±30V |
| 입력 용량 (Ciss) (Max) @ Vds | 310pF @ 25V |
| FET 특징 | - |
| 전력 분산 (최대) | 45W (Tc) |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 구멍을 통해 |

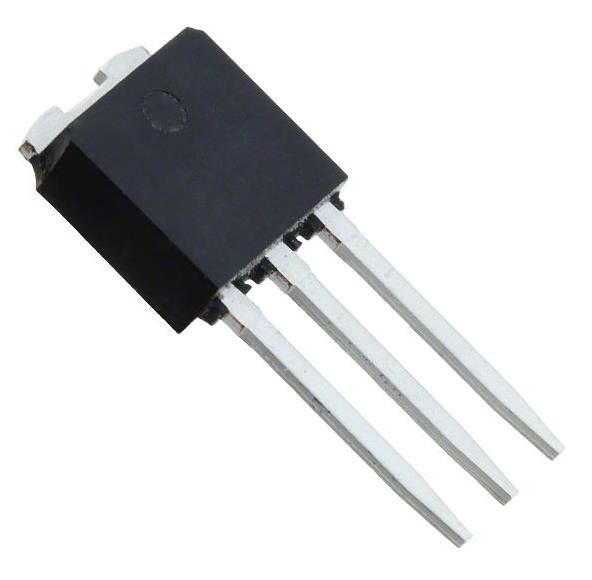

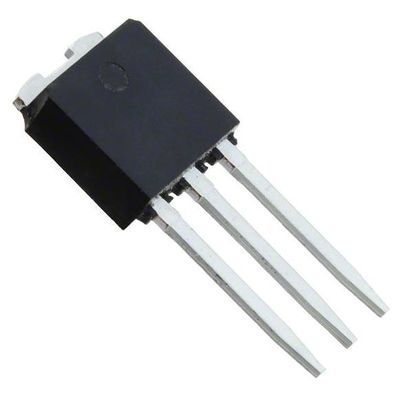

| 공급자의 장치 패키지 | I-PAK |
| 패키지 / 케이스 | TO-251-3 짧은 리드, IPak, TO-251AA |
| 기본 제품 번호 | STD4N |
특징STD4NK50Z-1
• 매우 높은 dv/dt 능력
• 100%의 산사태 테스트
• 게이트 요금 최소화
• 매우 낮은 내재 용량
• 제너 보호
의 적용STD4NK50Z-1
• 애플리케이션 전환
환경 및 수출 분류STD4NK50Z-1
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
