상세 정보 |
|||
| 로직 타입: | 반전시키지 않은 송수신기 | 원소 수: | 1 |
|---|---|---|---|
| 에레먼트 당 비트 수: | 8 | 출력 유형: | 3-상태 |
| 경향 - 낮은 출력 하이: | 8mA, 8mA | 전압 - 공급: | 4.5V ~ 5.5V |
| 작동 온도: | -40°C ~ 85°C (TA) | 공급자의 장치 패키지: | 20-TSSOP |
제품 설명

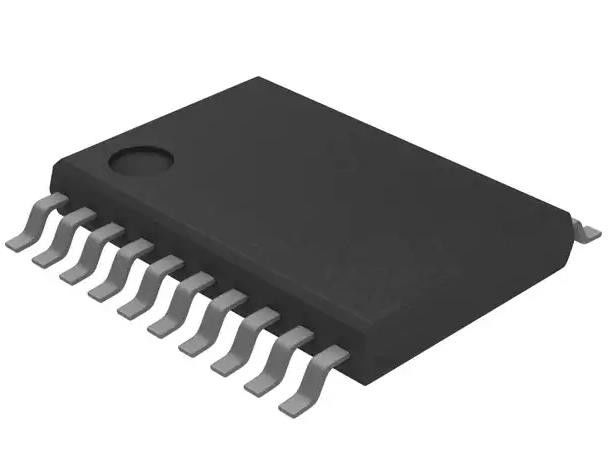

TC74VHCT245AFT 송신기 1개 요소 8비트 각 요소 3개 상태
스펙TC74VHCT245AFT
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 토시바 반도체 및 저장장치 |
| 시리즈 | TC74VHCT |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 구식 |
| 로직 타입 | 송신기, 반전되지 않는 |
| 원소 수 | 1 |
| 에레먼트 당 비트 수 | 8 |
| 입력 타입 | - |
| 출력 유형 | 3 국가 |
| 전류 - 출력 높고 낮은 | 8mA, 8mA |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 20-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 20-TSSOP |
| 기본 제품 번호 | 74VHCT245 |
특징TC74VHCT245AFT
• 고속도: tpd = 4.9 ns (typ.) VCC = 5 V
• 낮은 전력 소모: ICC = 4 μA (최대) Ta = 25 °C에서
• TTL 출력과 호환됩니다: VIL = 0.8 V (최대) HIV = 2.0 V (분)
• 모든 입력 및 출력 장치에 전원 차단 장치가 제공됩니다.
• 균형 잡힌 전파 지연: tpLH ~
- tpHL
• 소음 수준: VOLP = 1.6V (최대)
• 핀과 기능은 74 시리즈 (74AC/HC/F/ALS/LS 등) 245 유형과 호환됩니다.
의 적용TC74VHCT245AFT
TC74VHCT245A는 실리콘 게이트 C2MOS 기술로 제조된 첨단 고속 CMOS OCTAL BUS 트랜스시버입니다.그것은 CMOS 낮은 전력 소모를 유지하면서 동등 한 양극적 Schottky TTL와 유사한 고속 작업을 달성.
환경 및 수출 분류TC74VHCT245AFT
| ATTRIBUTE | 설명 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
