상세 정보 |
|||
| 종류: | 범용 | 원소 수: | 1 |
|---|---|---|---|
| 출력 유형: | 오픈드레인 | 전압 - 공급, 단일 / 듀얼 (±): | 1.8V ~ 7V, ±0.9V ~ 3.5V |
| 전압 - 입력옵셋 (맥스): | 5V에 있는 7mV | 경향 - 입력 바이어스 (맥스): | 5V에 있는 1pA |
| 경향 - 출력 (Typ): | 25mA | 경향 - 정지하 (맥스): | 20uA |
제품 설명

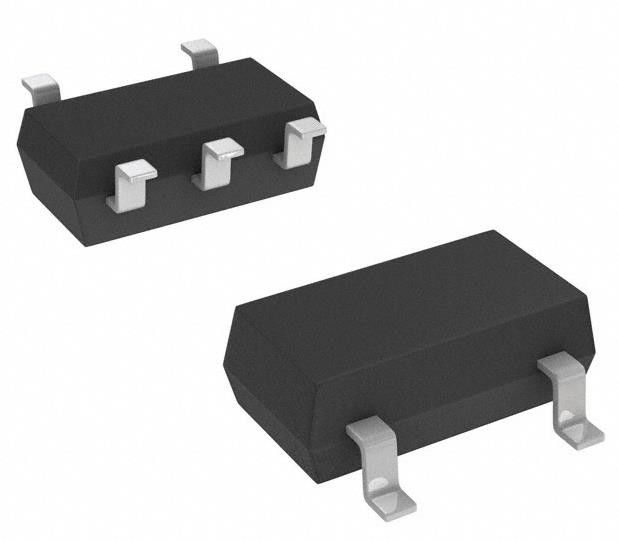

TC75S58FU 통합 회로 칩 비교기 일반 목적 오픈 드레인 5-SSOP
스펙TC75S58FU
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 선형 | |
| 비교자 | |
| Mfr | 토시바 반도체 및 저장장치 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 일반적 목적 |
| 원소 수 | 1 |
| 출력 유형 | 오픈 드레인 |
| 전압 - 공급, 단일/두중 (±) | 1.8V ~ 7V, ±0.9V ~ 3.5V |
| 전압 - 입력 오프셋 (최대) | 7mV @ 5V |
| 전류 - 입력 편차 (최대) | 1pA @ 5V |
| 전류 - 출력 (형) | 25mA |
| 전류 - 조용 (최대) | 20μA |
| CMRR, PSRR (형) | - |
| 전파 지연 (최대) | 800n |
| 히스테레시스 | - |
| 작동 온도 | -40°C ~ 85°C |
| 패키지 / 케이스 | 5-TSSOP, SC-70-5, SOT-353 |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 5-SSOP |
| 기본 제품 번호 | TC75S58 |
특징TC75S58FU
• 저전류 전원 공급: IDD = 10 μA (typ.)
• 단일 전원 공급 작동: VDD = ±0.9 ~ ±3.5 V 또는 1.8 ~ 7 V
• 넓은 공통 모드 입력 전압 범위: VSS ~ VDD - 0.9 V
• 열 수출 회로
• 낮은 입력 편향 전류
• 작은 패키지
의 적용TC75S58FU
TC75S58F/TC75S58FU는 CMOS 일반용 단일 비교 장치입니다.장치는 단일 전원 공급에서 작동 할 수 있으며 기존의 양극적 일반 용도 비교 장치보다 낮은 공급 전류를 끌어낼 수 있습니다이 장치의 오픈 드레인 출력 스테이지는 다른 오픈 드레인 출력 회로와 함께 유선 OR 할 수 있습니다.
환경 및 수출 분류TC75S58FU
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
