상세 정보 |
|||
| 로직 타입: | 반전시키지 않은 버퍼 | 회로 수: | 2 |
|---|---|---|---|
| 입력 횟수: | 1 | 출력 유형: | 3-상태 |
| 경향 - 낮은 출력 하이: | 6mA, 6mA | 전압 - 공급: | 4.5V ~ 5.5V |
| 4.5V ~ 5.5V: | -40°C ~ 85°C (TA) | 장착형: | 표면 마운트 |
제품 설명

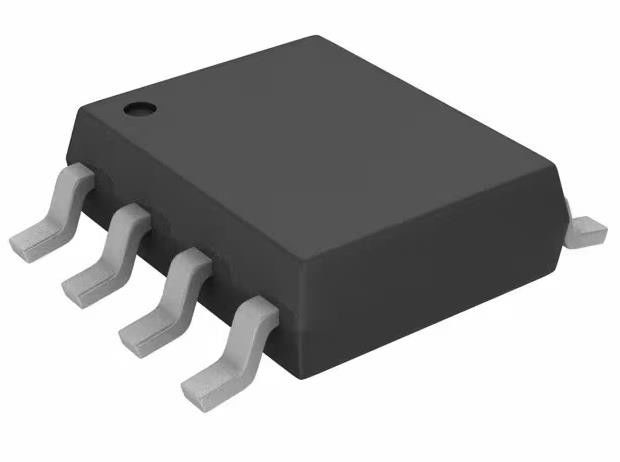

TC7WT241FU 버퍼 비 인버팅 2 요소 1 비트 1 요소 3 상태 출력 8-SSOP
스펙TC7WT241FU
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 송신기 | |
| Mfr | 토시바 반도체 및 저장장치 |
| 시리즈 | TC7WT |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 로직 타입 | 반전되지 않는 버퍼 |
| 원소 수 | 2 |
| 에레먼트 당 비트 수 | 1 |
| 입력 타입 | - |
| 출력 유형 | 3 국가 |
| 전류 - 출력 높고 낮은 | 6mA, 6mA |
| 전압 - 공급 | 4.5V ~ 5.5V |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-TSSOP, 8-MSOP (0.110", 2.80mm 너비) |
| 공급자의 장치 패키지 | 8-SSOP |
| 기본 제품 번호 | TC7WT241 |
특징TC7WT241FU
• 고속도: tpd = 13 ns (typ.)
• 낮은 전력 소모: ICC = 2 μA (최대) Ta = 25 °C에서
• 높은 소음 저항성: VIL = 0.8 V (최대), HIV = 2.0 V (최소)
• 출력 드라이브 능력: 15 LSTTL 부하
• 대칭 출력 임피던스:
의 적용TC7WT241FU
TC7WT241FU는 실리콘 게이트 CMOS 기술로 제조된 고속 CMOS 듀얼 버스 버퍼입니다.
환경 및 수출 분류TC7WT241FU
| ATTRIBUTE | 설명 |
| RoHS 상태 | RoHS 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
