상세 정보 |
|||
| 종류: | 버퍼, 가속기 | 신청서: | I2C - 핫스왑 |
|---|---|---|---|
| 입력: | 2-와이어 버스 | 출력: | 2-와이어 버스 |
| 채널 수: | 1 | 전기 용량 - 입력: | 10 pF |
| 전압 - 공급: | 2.7V ~ 5.5V | 경향 - 공급: | 5.1mA |
제품 설명

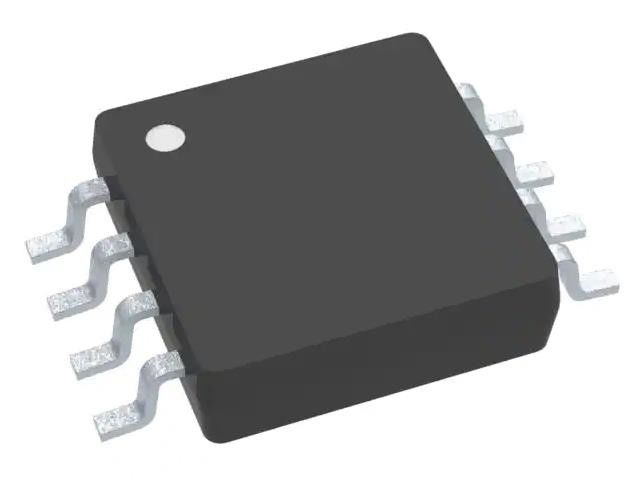

TCA4311ADGKR 버퍼 통합 회로 칩 가속기 1 채널 8-VSSOP
스펙TCA4311ADGKR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 신호 버퍼, 리피터, 스플리터 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 종류 | 버퍼, 가속기 |
| 신청서 | I2C - Hotswap |
| 입력 | 2선 버스 |
| 출력 | 2선 버스 |
| 데이터 속도 (최대) | - |
| 채널 수 | 1 |
| 지연 시간 | - |
| 신호 조건화 | - |
| 용량 - 입력 | 10pF |
| 전압 - 공급 | 2.7V ~ 5.5V |
| 전류 - 공급 | 5.1mA |
| 작동 온도 | -40°C ~ 85°C |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-TSSOP, 8-MSOP (0.118", 3.00mm 너비) |
| 공급자의 장치 패키지 | 8-VSSOP |
| 기본 제품 번호 | TCA4311 |
특징TCA4311ADGKR
• 작동 전원 공급 전압 범위 2.7V ~ 5.5V
• I2C 버스 신호의 양방향 데이터 전송을 지원합니다.
• SDA와 SCL 라인이 버퍼되어 Fanout가 증가합니다.
• 모든 SDA 및 SCL 라인에서 1-V 전 충전이 라이브 보드 삽입 및 배크 플레인에서 제거하는 동안 부패를 방지합니다.
• SDA 및 SCL 입력 라인은 출력으로부터 분리됩니다.
• 표준 모드 및 빠른 모드 I2C 장치를 수용
• 소음 에 대한 면역력 을 향상 시킨다
• 응용 분야는 핫 보드 삽입 및 버스 확장
• 낮은 ICC 칩 비활성화 < 1 μA
• READY 오픈 드레인 출력
• 시계 확장, 중재 및 동기화 지원
• 전원 끄는 고 임피던스 I2C 핀
• 오픈 드레인 I2C 핀
• 랩업 성능은 JESD 78, 클래스 II에 따라 100mA를 초과합니다.
• ESD 보호는 JESD 22을 초과합니다.
8000V 인체 모델 (A114-A)
200V 기계 모델 (A115-A)
1000V 충전 장치 모델 (C101)
의 적용TCA4311ADGKR
• 서버
• 라우터 (텔레콤 스위칭 장비)
• 기지국
• 산업 자동화
환경 및 수출 분류TCA4311ADGKR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
