상세 정보 |
|||
| 전압 - 고장: | 650V | 토폴로지: | 플라이백 |
|---|---|---|---|
| 전압 - 시동: | 22.3V | 전압 - 공급 (Vcc/Vdd): | 13.4V ~ 38V |
| 주파수 - 스위칭: | 110kHz ~ 150kHz | (와트)를 강화하세요: | 250 Ｗ |
| 결함 예방: | 전류 제한, 과부하, 과전력, 과온도, 과전압 | 작동 온도: | -40°C ~ 155°C (TJ) |
제품 설명

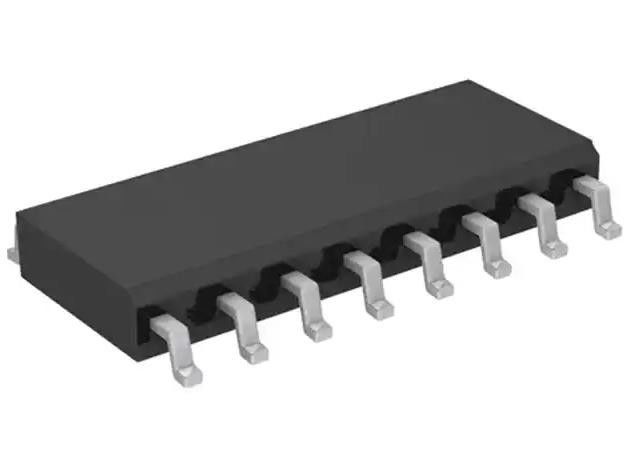

TEA1755T 변환기 오프라인 플라이백 토폴로지 110kHz ~ 150kHz 16-SO
스펙TEA1755T
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| AC DC 변환기, 오프라인 스위치 | |
| 시리즈 | 그린칩TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 출력 격리 | 고립된 |
| 내부 스위치 (s) | 네 |
| 전압 - 고장 | 650V |
| 토폴로지 | 플라이백 |
| 전압 - 시작 | 22.3V |
| 전압 - 공급 (Vcc/Vdd) | 13.4V ~ 38V |
| 작업 주기는 | - |
| 주파수 - 전환 | 110kHz ~ 150kHz |
| 전력 (와트) | 250W |
| 결함 보호 | 전류 제한, 과부하, 과전력, 과온, 과전압 |
| 제어 기능 | - |
| 작동 온도 | -40°C ~ 155°C (TJ) |
| 패키지 / 케이스 | 16-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 16-SO |
| 장착형 | 표면 마운트 |
| 기본 제품 번호 | TEA1755 |
특징TEA1755T
* 통합 PFC와 플라이백 컨트롤러
* 70V (AC) 에서 276V (AC) 사이의 보편적 전원 공급 작동
* 정확한 최대 출력 전압 (N-X-P 반도체 특허) 을 가진 듀얼 부스트 PFC
* 높은 수준의 통합, 매우 낮은 외부 구성 요소 수와 함께 비용 효율적인 설계로 이어집니다
* 조절 가능한 PFC 스위치 종료 지연
* 외부 PFC 스위치 켜고 끄고 오버라이드
* 정확한 PFC 켜고 끄는 제어 (N-X-P 반도체 특허 출원)
설명TEA1755T
이 장치는 효율적이고 비용 효율적인 최대 250 W의 전원 공급 솔루션을 필요로하는 모든 응용 프로그램에서 사용할 수 있습니다. 특히 노트북 어댑터는 높은 수준의 통합에서 이익을 얻습니다.
환경 및 수출 분류TEA1755T
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
