상세 정보 |
|||
| 참고 유형: | 단락 | 출력 유형: | 조정 가능 |
|---|---|---|---|
| 전압 - 출력 (분 / 고정): | 2.5V | 전압 - 출력 (최대): | 36 Ｖ |
| 전류 - 출력: | 100 마 | 용인성: | ±0.4% |
| 경향 - 음극: | 1 마 | 작동 온도: | -55°C ~ 125°C(TA) |
제품 설명

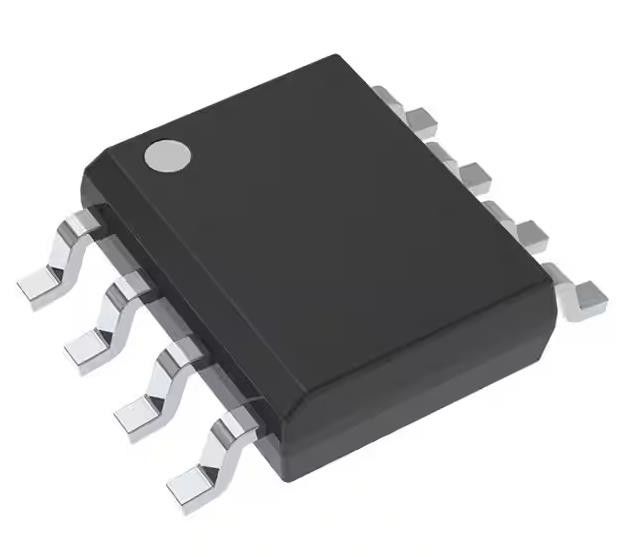

TL1431MDREP 셔트 전압 참조 IC 조정 가능한 2.5V 36 VV ±0.4% 100 mA 8-SOIC
스펙TL1431MDREP
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 전압 참조 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 참조 유형 | 셔트 |
| 출력 유형 | 조정 가능 |
| 전압 - 출력 (분 / 고정) | 2.5V |
| 전압 - 출력 (최대) | 36V |
| 전류 - 출력 | 100mA |
| 용인성 | ±0.4% |
| 온도 계수 | - |
| 소음 - 0.1Hz ~ 10Hz | - |
| 소음 - 10Hz ~ 10kHz | - |
| 전압 - 입력 | - |
| 전류 - 공급 | - |
| 전류 - 카토드 | 1mA |
| 작동 온도 | -55°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm 너비) |
| 공급자의 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | TL1431 |
특징TL1431MDREP
* 0.4% 초기 전압 허용
* 0.2-Q 전형적인 출력 저항
* 빠른 회전: 500 ns
* 싱크 전류 용량: 1 ~ 100 mA
* 낮은 참조 전류 (REF)
* 조절 가능한 출력 전압: 36V까지
* 국방, 항공우주 및 의료 애플리케이션을 지원합니다.
- 통제 된 기준
- 하나의 조립 및 테스트 사이트
- 한 제조 현장
- 군사용 (-55'C ~ 125°C) 온도 범위
- 제품 수명 연장
- 확장된 제품 변경 통지
- 제품 추적성
의 적용TL1431MDREP
* 셔트 조절기
* 온도 보상 비교 장치
* PWM 변환기 참조
* 광 다이오드 참조 드라이버
* 정밀 전류 제한기
* 정밀 전류 싱크
환경 및 수출 분류TL1431MDREP
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
