상세 정보 |
|||
| 종류: | 범용 | 원소 수: | 1 |
|---|---|---|---|
| 전압 - 공급, 단일 / 듀얼 (±): | 2V ~ 36V, ±1V ~ 18V | 전압 - 입력옵셋 (맥스): | 5mV @ 5V |
| 경향 - 입력 바이어스 (맥스): | 5V에 있는 0.25uA | 경향 - 출력 (Typ): | 5V에 있는 16mA |
| 경향 - 정지하 (맥스): | 1.25mA | 전달 지연 (맥스): | 850ns(일반) |
제품 설명

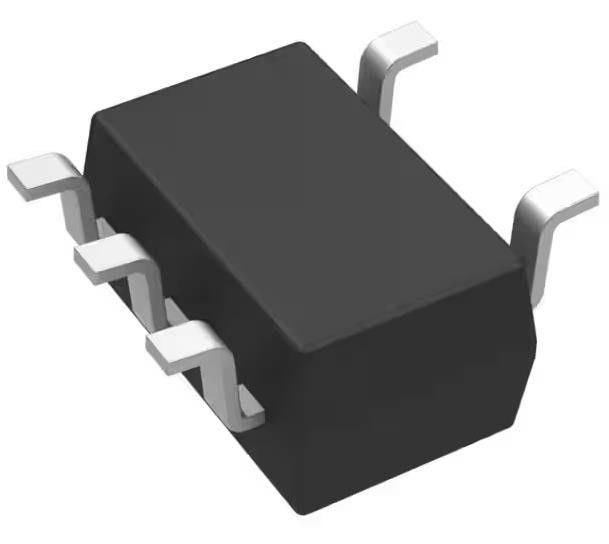

TL331SN4T3G 통합 회로 칩 비교기 일반 목적 5-TSOP
스펙TL331SN4T3G
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 선형 | |
| 비교자 | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 새로운 디자인 을 위한 것 이 아니다 |
| 종류 | 일반적 목적 |
| 원소 수 | 1 |
| 출력 유형 | - |
| 전압 - 공급, 단일/두중 (±) | 2V ~ 36V, ±1V ~ 18V |
| 전압 - 입력 오프셋 (최대) | 5mV @ 5V |
| 전류 - 입력 편차 (최대) | 0.25μA @ 5V |
| 전류 - 출력 (형) | 16mA @ 5V |
| 전류 - 조용 (최대) | 1.25mA |
| CMRR, PSRR (형) | - |
| 전파 지연 (최대) | 850n (형) |
| 히스테레시스 | - |
| 작동 온도 | -40°C ~ 125°C |
| 패키지 / 케이스 | SOT-23-5 얇은, TSOT-23-5 |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 5-TSOP |
| 기본 제품 번호 | TL331 |
특징TL331SN4T3G
• 넓은 단일 공급 전압 범위 또는 이중 공급
• 낮은 공급 전류: 0.5 mA 전형적
• 낮은 입력 편향 전류: 25 nA 전형적
• 낮은 입력 오프셋 전류: ± 5 nA 전형적
• 낮은 입력 오프셋 전압: ± 2mV 전형적
• 입력 일반적인 모드 전압 범위에는 지상 전압이 포함됩니다
• 낮은 출력 포화 전압: 150mV IO = 4mA에서 유형
• 공급 전압과 동등한 입력 전압 차원
• TTL, DTL, ECL, CMOS 호환 장치
• TL331V 고유의 사이트 및 제어 변경 요구 사항이 필요한 자동차 및 기타 응용 프로그램; AEC-Q100 자격 및 PPAP 능력
• 이 장치는 Pb-Free, Halogen Free/BFR Free이며 RoHS를 준수합니다.
의 적용TL331SN4T3G
TL331은 개방형 수집기, 저전력 비교기로서, 2V에서 36V 단일 공급원 및 분산 공급원에서는 ±1V에서 ±18V까지 광범위한 공급 범위에서 작동하도록 특별히 설계되었습니다.입력 공통 모드 전압 범위에는 지상TL331은 공간을 절약하는 TSOP-5 패키지로 제공되며 자동차 자격 버전에서도 제공됩니다.
환경 및 수출 분류TL331SN4T3G
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
