상세 정보 |
|||
| 종류: | 클래스 D | 출력 유형: | 1채널(모노) |
|---|---|---|---|
| 부하에 있는 맥스 출력 전원 Ｘ 채널: | 8Ohm에 있는 1.45W Ｘ 1 | 전압 - 공급: | 2.5V ~ 5.5V |
| 특징: | 차동 입력, 단락과 열 보호, 중단 | 작동 온도: | -40°C ~ 85°C (TA) |
| 공급자의 장치 패키지: | 8-HVSSOP | ||
제품 설명

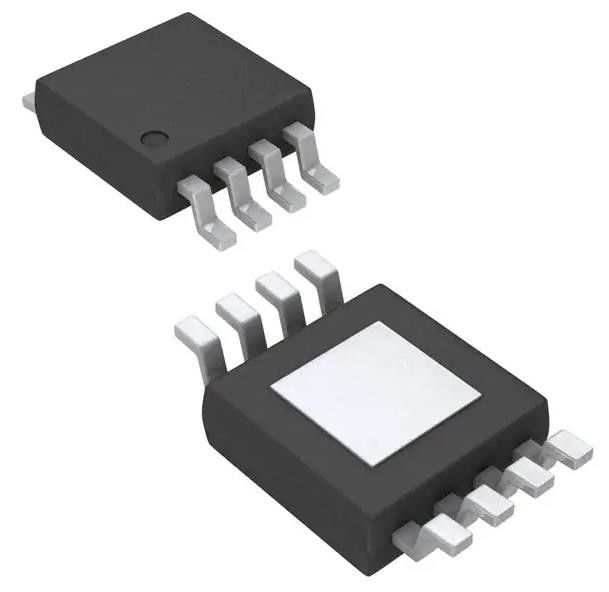

TPA2005D1DGNR 통합 회로 증폭기 IC 1 채널 (모노) D급 8-HVSSOP
스펙 TPA2005D1DGNR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 선형 | |
| 증폭기 | |
| 오디오 증폭기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 종류 | D급 |
| 출력 유형 | 1채널 (모노) |
| 최대 출력 전력 x 채널 @ 부하 | 1.45W x 1 @ 8Ohm |
| 전압 - 공급 | 2.5V ~ 5.5V |
| 특징 | 차차 입력, 단회로 및 열 보호, 종료 |
| 장착형 | 표면 마운트 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 공급자의 장치 패키지 | 8-HVSSOP |
| 패키지 / 케이스 | 8-TSSOP, 8-MSOP (0.118", 3.00mm 너비) 노출 패드 |
| 기본 제품 번호 | TPA2005 |
특징TPA2005D1DGNR
* 5V 공급에서 8Q로 1.4 W로 THD = 10% ((형)
* 최대 배터리 수명 및 최소 열
- 8-Q 스피커의 효율성:
- 84% 400mW에서
- 100mW에서 79%
- 2.8mA 평온 전류
- 0.5-A 차단 전류
* 운전할 수 있고
- 8-Q 스피커 (2.5V s Vop s 5.5V) 및
- 4-Q 스피커 (2.5 V s Vop s 4.2 V)
* 3개의 외부 구성 요소만
- 최적화된 PWM 출력 단계 LCOutput 필터를 제거
- 내부에서 생성된 250kHz 스위칭 주파수는 콘덴시터와 저항을 제거합니다.
- 향상된 PSRR (-217 Hz에서 71 dB) 및 넓은 공급 전압 (2.5V에서 5.5V) 은 전압 조절 장치의 필요성을 제거합니다.
- 완전 차분적 데시안은 RF 수직을 줄이고 바이패스 콘덴시터를 제거합니다
- 개선된 CMRR는 두 개의 입력 결합 콘덴시터를 제거합니다.
* 공간 절약 패키지
- 3mm x 3mm QFN 패키지 (DRB)
- 2.5mm x 2.5mm 마이크로스타 주니어TM BGAP 패키지 (ZQY)
- 3mm x 5mm MSOP PowerPADTM 패키지 (DGN)
* 1.8V 로직 호환성을 위해 TPA2006D1를 사용
의 적용TPA2005D1DGNR
무선 또는 셀룰러 핸드폰 및 PDA에 이상적입니다.
환경 및 수출 분류TPA2005D1DGNR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
