상세 정보 |
|||
| 주도 구성: | 로우-측 | 채널형: | 싱글 |
|---|---|---|---|
| 운전자들의 번호: | 1 | 게이트 타입: | 엔-채널 MOSFET |
| 전압 - 공급: | 4V ~ 14V | 로직 전압 - VIL, VIH: | 1V, 4V |
| 전류 - 피크 출력 (원천, 싱크): | 2A, 2A | ||
제품 설명

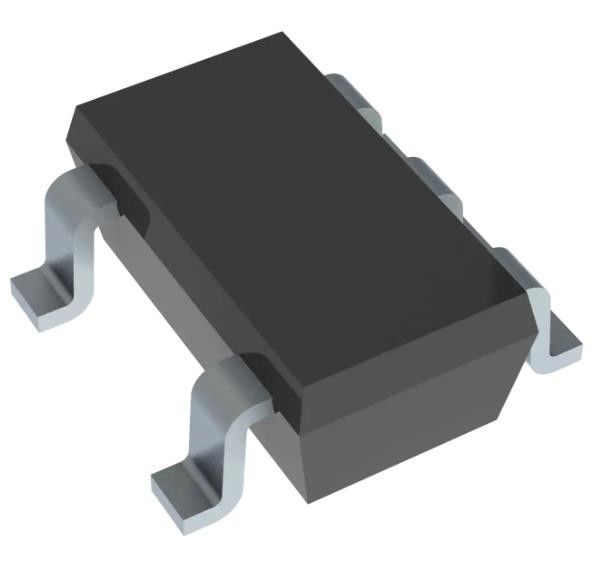

TPS2829DBVR 융합 회로 칩 저측 게이트 드라이버 IC 반전되지 않는
스펙 TPS2829DBVR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 게이트 드라이버 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 구동 구성 | 저쪽 |
| 채널 유형 | 싱글 |
| 운전자 수 | 1 |
| 게이트 타입 | N 채널 MOSFET |
| 전압 - 공급 | 4V ~ 14V |
| 논리 전압 - VIL, HIV | 1V, 4V |
| 전류 - 최고출력 (원, 싱크) | 2A, 2A |
| 입력 타입 | 반전되지 않는 것 |
| 상승 / 하락 시간 (형) | 14n, 14n |
| 작동 온도 | -40°C ~ 125°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | SC-74A, SOT-753 |
| 공급자의 장치 패키지 | SOT-23-5 |
| 기본 제품 번호 | TPS2829 |
특징TPS2829DBVR
*저비용 단일 채널 고속 MOSFET 드라이버
ICC... 15-μA 최대 (TPS2828, TPS2829)
25-ns 최대 상승/하락 시간 및 40-ns 최대 전파 지연... 1-nF 부하
2-A 피크 출력 전류
4V ~ 14V 드라이버 공급 전압 범위; 내부 조절기가 40V까지 범위를 확장합니다 (TPS2816, TPS2817, TPS2818, TPS2819)
5핀 SOT-23 패키지
40°C ~ 125°C 주변 온도 작동 범위
매우 견딜 수 있다
의 적용TPS2829DBVR
TPS28xx 단일 채널 고속 MOSFET 드라이버는 2A까지의 최고 전류를 고 용량 부하에 전달할 수 있습니다.
환경 및 수출 분류TPS2829DBVR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
