상세 정보 |
|||
| 기능: | 전지 감시기 | 배터리 화학: | 리?? 이온 |
|---|---|---|---|
| 결함 예방: | 경향 위에서 전압, 단락 회로 하에 /를 뛰어넘으세요 | 인터페이스: | 1-와이어 |
| 작동 온도: | -20' Ｃ ~ 70' Ｃ (TA) | 장착형: | 표면 마운트 |
| 공급자의 장치 패키지: | 16-TSSOP | ||
제품 설명

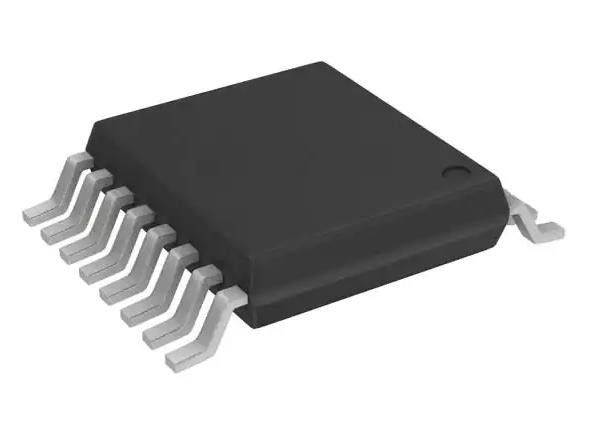

DS2762AE+025/T&R 통합 회로 칩 배터리 모니터 IC 리?? 이온 16-TSSOP
스펙 DS2762AE+025/T&R
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 배터리 관리 | |
| Mfr | 아날로그 디바이스 인크/맥심 통합 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 구식 |
| 기능 | 배터리 모니터 |
| 배터리 화학 | 리?? 이온 |
| 셀 수 | - |
| 결함 보호 | 과전류, 과전압/ 과전압, 단회로 |
| 인터페이스 | 1선 |
| 작동 온도 | -20°C ~ 70°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 16-TSSOP (0.173", 4.40mm 너비) |
| 공급자의 장치 패키지 | 16-TSSOP |
| 기본 제품 번호 | DS2762 |
특징DS2762AE+025/T&R
리+ 안전 회로
- 초전압 보호
- 과류/단회 보호
- 저전압 보호
축적된 전류 또는 온도가 사용자 선택 한계를 초과할 때 호스트를 알린다
0V 배터리 회전 전하
두 가지 구성으로 제공됩니다:
- 내부 25m 센스 저항
- 외부 사용자 선택 감각 저항
현재 측정
- 12비트 양방향 측정
- 내부 감각 저항 구성:
- 0.625mA LSB 및 ±1.9A 동적 범위
- 외부 감각 저항 구성:
- 15.625V LSB 및 ± 64mV 동적 범위
현재 축적:
- 내부 감각 저항: 0.25mAhr LSB
- 외부 센스 저항: 6.25Vhr LSB
4.88mV 해상도로 전압 측정
0.125°C의 해상도를 가진 통합 센서를 사용하여 온도 측정
시스템 전력 관리 및 제어 기능 지원
32 바이트 잠금 가능한 EEPROM
일반용 SRAM 16 바이트
댈러스 1 와이어®
- 고유 64 비트 장치 주소와 인터페이스
저전력 소비:
- 액티브 전류: 60A 타입, 90A 최대
- 수면 전류: 1A 타입, 2A 최대
의 적용DS2762AE+025/T&R
* PDA
* 휴대전화/스마트폰
* 디지털 카메라
환경 및 수출 분류DS2762AE+025/T&R
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
