상세 정보 |
|||
| FET은 타이핑합니다: | 엔-채널 | 기술: | MOSFET (금속 산화물) |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 60 Ｖ | 전류 - 연속 드레인(Id) @ 25°C: | 2.6A (트제이) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 4.5V, 10V | Id, 브그스에 있는 (맥스) 위의 Rds: | 2.6A, 10V에 있는 90mOhm |
| Id에 있는 Vgs(th) (맥스): | 20uA에 있는 2V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 10 Ｖ에 있는 20 nC |
| 브그스 (맥스): | ±20V | ||
제품 설명

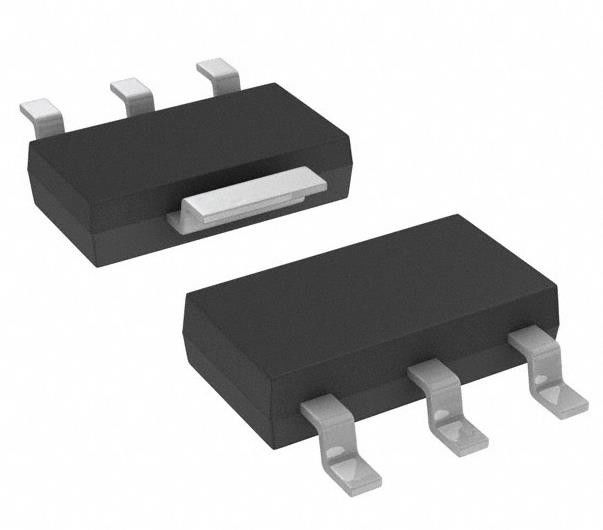

BSP318S H6327 N 채널 60 V 2.6A (Tj) 1.8W (Ta) 표면 마운트 PG-SOT223-4
스펙 BSP318S H6327
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 인피니온 테크놀로지 |
| 시리즈 | SIPMOS® |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 마지막 구매 |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 60V |
| 전류 - 연속 배수 (Id) @ 25°C | 2.6A (Tj) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 4.5V, 10V |
| Rds ON (Max) @ Id, Vgs | 90mOhm @ 2.6A, 10V |
| Vgs(th) (최대) @ Id | 2V @ 20μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 20nC @ 10V |
| Vgs (최대) | ±20V |
| 입력 용량 (Ciss) (Max) @ Vds | 380pF @ 25V |
| FET 특징 | - |
| 전력 분산 (최대) | 1.8W (Ta) |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | PG-SOT223-4 |
| 패키지 / 케이스 | TO-261-4, TO-261AA |
| 기본 제품 번호 | BSP318 |
특징BSP318S H6327
• N 채널
• 강화 모드
• 계곡 등급
• 논리 수준
• dv/dt 등급
• Pb 없는 납 접착; RoHS 준수
• AEC Q101에 따라 자격
환경 및 수출 분류BSP318S H6327
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
