상세 정보 |
|||
| 배터리 화학: | 리튬 이온/고분자 | 셀 수: | 1 |
|---|---|---|---|
| 전류 - 충전 중: | 상수 - 프로그래밍 가능 | 프로그래밍 가능한 기능: | 전류 |
| 결함 예방: | 과열, 과전압, 단락 | 충전 전류 - 최대: | 300mA |
| 배터리 팩 전압: | 4.2V | 전압 - 공급 (맥스): | 5.5V |
| 인터페이스: | I2C | ||
제품 설명

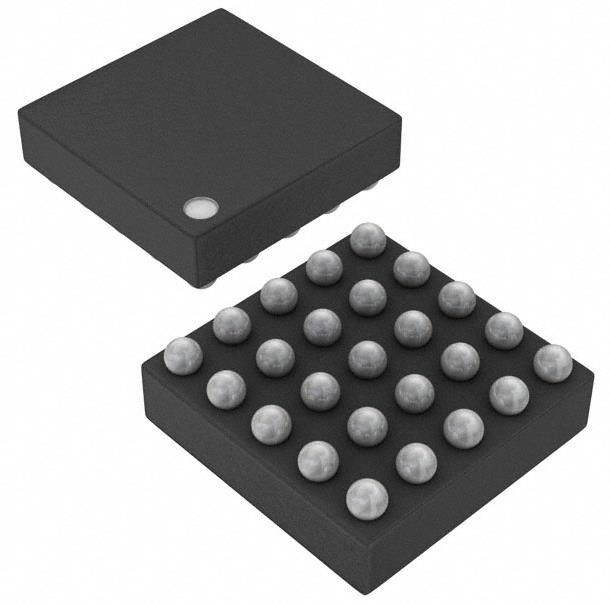

BQ25120AYFPR 충전기 통합 회로 칩 IC 리?? 이온/폴리머 25-DSBGA
스펙 BQ25120AYFPR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 전력 관리 (PMIC) | |
| 배터리 충전기 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 배터리 화학 | 리?? 이온/폴리머 |
| 셀 수 | 1 |
| 전류 - 충전 | 일정 - 프로그래밍 가능 |
| 프로그램 할 수 있는 특징 | 전류 |
| 결함 보호 | 과열, 과전압, 단회로 |
| 충전 전류 - 최대 | 300mA |
| 배터리 팩 전압 | 4.2V |
| 전압 - 공급 (최대) | 5.5V |
| 인터페이스 | I2C |
| 작동 온도 | -40°C ~ 125°C (TJ) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 25-XFBGA, DSBGA |
| 공급자의 장치 패키지 | 25-DSBGA |
| 기본 제품 번호 | BQ25120 |
특징BQ25120AYFPR
• 충전 사이 시스템 작동 시간을 증가
구성이 가능한 300mA 버크 조절기 (1.8V 기본)
700 nA (기반) Iq Buck 컨버터 가동 (부하 없이)
구성이 가능한 로드 스위치 또는 100mA LDO 출력 (디폴트 로드 스위치)
급속 충전용 최대 300mA 충전 전류
0.5% 정확한 배터리 전압 조절 (10mV 단계에서 3.6V에서 4.65V까지 구성)
√ 500μA 이하의 설정 가능한 종료 전류
단순 전압 기반 배터리 모니터
• 작은 발자국을 가진 매우 통합된 솔루션
2.5mm x 2.5mm WCSP 패키지 및 최소 용액을 위한 6개의 외부 구성 요소
조절 가능한 타이머를 통해 버튼을 누르면 깨어나고 재설정
시스템 및 배터리 충전을 위한 전력 경로 관리
전력 경로 관리 <50nA 배 모드 배터리 최장 보관 기간을 위해 시원 전류를 가능하게합니다.
배터리 충전기 3.4V에서 작동합니다 5.5VIN (5.5-V OVP / 20-V 허용)
입력 전류 제한, 충전 전류, 종료 전류 및 상태 출력을위한 전용 핀
• I2C 통신 제어
전압 및 전류
폐업 한계
입력 전류 제한
VINDPM 기준
타이머 옵션
부하 스위치 제어
장애 및 상태에 대한 중단에 대한 제어
시스템 출력 전압 조정
LDO 출력 전압 조정
의 적용BQ25120AYFPR
• 스마트 시계 와 다른 웨어러블 디바이스
• 운동용품
• 건강 모니터링 의료용품
• 재충전 가능한 장난감
환경 및 수출 분류BQ25120AYFPR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
