상세 정보 |
|||
| FET은 타이핑합니다: | 엔-채널 | 기술: | MOSFET (금속 산화물) |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 25 Ｖ | 25 Ｖ: | 220mA (Ta) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 2.7V, 4.5V | Id, 브그스에 있는 (맥스) 위의 Rds: | 4Ohm @ 400mA, 4.5V |
| Id에 있는 Vgs(th) (맥스): | 1.06V @ 250μA | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 0.7 4.5 Ｖ에 있는 nC |
| 브그스 (맥스): | ±8V | ||
제품 설명

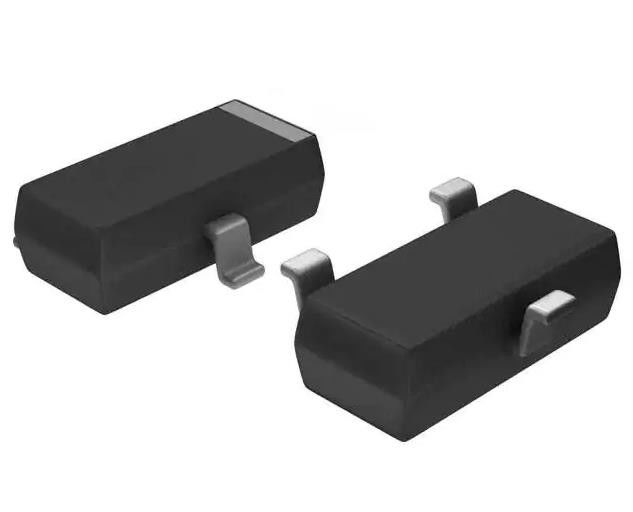

FDV301N N 채널 25 V 220mA (Ta) 350mW (Ta) 표면 마운트 SOT-23-3
스펙 FDV301N
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 반 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 25V |
| 전류 - 연속 배수 (Id) @ 25°C | 220mA (Ta) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 27V, 4.5V |
| Rds ON (Max) @ Id, Vgs | 4Ohm @ 400mA, 4.5V |
| Vgs(th) (최대) @ Id | 1.06V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 0.7 nC @ 4.5 V |
| Vgs (최대) | ±8V |
| 입력 용량 (Ciss) (Max) @ Vds | 9.5 pF @ 10V |
| FET 특징 | - |
| 전력 분산 (최대) | 350mW (Ta) |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | SOT-23-3 |
| 패키지 / 케이스 | TO-236-3, SC-59, SOT-23-3 |
| 기본 제품 번호 | FDV301 |
특징FDV301N
25V, 0.22A 연속, 0.5A 피크
* RDS (동) = 5 @ VGS = 2.7 V
* RDS (동) = 4 @ VGS = 4.5 V
• 3V 회로에서 직접 작동을 허용하는 매우 낮은 수준의 게이트 드라이브 요구 사항. VGS ((th) < 1.06 V
• ESD 견고성을 위한 게이트-소스 제너. > 6kV 인체 모델
• 다중 NPN 디지털 트랜지스터를 하나의 DMOS FET로 교체합니다.
• 이 장치는 Pb-Free 및 Halogen-Free입니다.
의 적용FDV301N
이 N-채널 논리 레벨 강화 모드 필드 효과 트랜지스터는 ONSEMI의 독점, 높은 세포 밀도, DMOS 기술을 사용하여 생산됩니다.
환경 및 수출 분류FDV301N
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
