상세 정보 |
|||
| FET은 타이핑합니다: | 엔-채널 | 기술: | MOSFET (금속 산화물) |
|---|---|---|---|
| 소스 전압 (프즈스)에 고갈되세요: | 30V | 25 Ｖ: | 14A (Ta), 44A (Tc) |
| 구동 전압 (Rds를에 민 Rds에 최대한으로 씁니다): | 3V, 8V | Id, 브그스에 있는 (맥스) 위의 Rds: | 10.3m옴 @ 10A, 8V |
| Id에 있는 Vgs(th) (맥스): | 250uA에 있는 1.8V | 게이트는 브그스에 (큐그에게) (맥스)를 청구합니다: | 5.1nC @ 4.5V |
| 브그스 (맥스): | +10V, -8V | ||
제품 설명

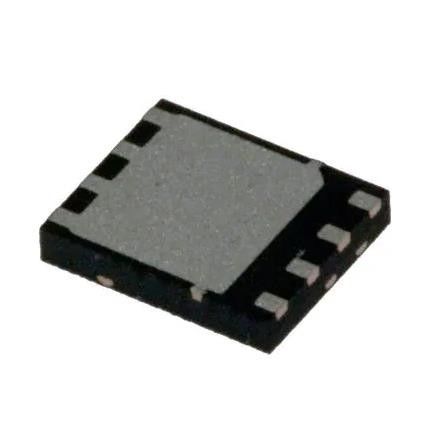

CSD17308Q3 N 채널 30 V 14A 44A 2.7W 표면 장착 8-VSON-CLIP
스펙 CSD17308Q3
| 유형 | 설명 |
| 분류 | 디스크리트 반도체 제품 |
| 트랜지스터 | |
| FET, MOSFET | |
| 단일 FET, MOSFET | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | 넥스페트TM |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| FET 타입 | N 채널 |
| 기술 | MOSFET (금속산화물) |
| 소스 전압 (Vdss) | 30V |
| 전류 - 연속 배수 (Id) @ 25°C | 14A (Ta), 44A (Tc) |
| 구동 전압 (최대 Rds ON, 최소 Rds ON) | 3V, 8V |
| Rds ON (Max) @ Id, Vgs | 10.3mOhm @ 10A, 8V |
| Vgs(th) (최대) @ Id | 1.8V @ 250μA |
| 게이트 충전 (Qg) (최대) @ Vgs | 5.1 nC @ 4.5 V |
| Vgs (최대) | +10V, -8V |
| 입력 용량 (Ciss) (Max) @ Vds | 700pF @ 15V |
| FET 특징 | - |
| 전력 분산 (최대) | 2.7W (Ta) |
| 작동 온도 | -55°C ~ 150°C (TJ) |
| 장착형 | 표면 마운트 |
| 공급자의 장치 패키지 | 8-VSON-CLIP (3.3x3.3) |
| 패키지 / 케이스 | 8-PowerTDFN |
| 기본 제품 번호 | CSD17308 |
특징FDV301N
• 5V 게이트 드라이브에 최적화
• 극저 Qg 및 Qgd
• 열 저항 이 낮다
• 계곡 등급
• 납 없는 종단 접착
• RoHS 준수
• 알로겐이 없는
• VSON 3.3mm × 3.3mm 플라스틱 패키지
의 적용FDV301N
• 노트북 부하점
• 네트워크, 통신 및 컴퓨팅 시스템에서 부하점 동기 부크
환경 및 수출 분류FDV301N
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
