상세 정보 |
|||
| 스위치 회로: | SPDT | 멀티플렉서/디멀티플렉서 회로: | 2:01 |
|---|---|---|---|
| 회로 수: | 2 | 온-상태 저항 (맥스): | 10Ohm |
| 채널 대 채널 정합 (&Delta ;론): | 150m옴 | 전압 - 공급, 한 개의 (V+): | 1.65V ~ 5.5V |
| 스위치 시간 (톤, 신사) (맥스): | 5.7ns, 3.8ns | -3db 대역폭: | 220MHz |
| 전하 주입: | 7pC | ||
제품 설명

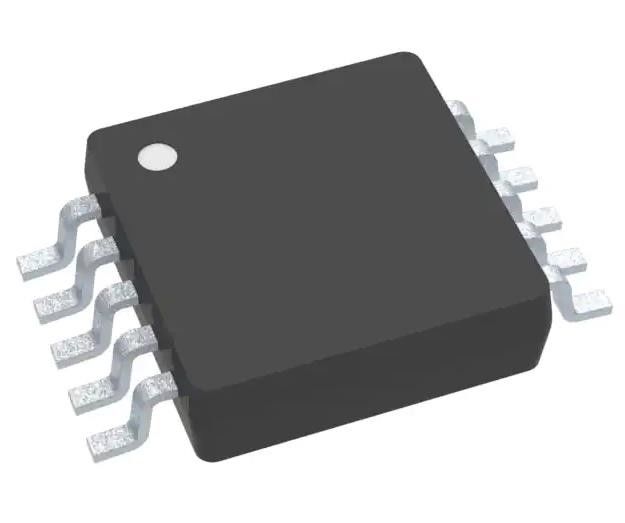

TS5A23157DGSR 2 회로 통합 회로 칩 IC 스위치 2:1 10Ohm 10-VSSOP
스펙 TS5A23157DGSR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 인터페이스 | |
| 아날로그 스위치, 멀티플렉서, 디멀티플렉서 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 절단 테이프 (CT) | |
| 제품 상태 | 액티브 |
| 스위치 회로 | SPDT |
| 멀티플렉서/데멀티플렉서 회로 | 2:01 |
| 회로 수 | 2 |
| 상태 내 저항 (최대) | 10 오프 |
| 채널 간 일치 (ΔRon) | 150mOhm |
| 전압 - 공급, 단일 (V+) | 1.65V ~ 5.5V |
| 전압 - 공급, 듀얼 (V±) | - |
| 스위치 시간 (톤, 토프) (최대) | 50.7ns, 3.8ns |
| -3dB 대역폭 | 220MHz |
| 충전 주입 | 7pC |
| 채널 용량 (CS (폐기), CD (폐기) | 5.5pF |
| 전류 - 누출 (IS(오프)) (최대) | 1μA |
| 크로스 스톡 | -66dB @ 10MHz |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 10-TFSOP, 10-MSOP (0.118", 3.00mm 너비) |
| 공급자의 장치 패키지 | 10-VSSOP |
| 기본 제품 번호 | TS5A23157 |
특징TS5A23157DGSR
• 낮은 ON 상태 저항 (125°C에서 15 Ω)
• 125°C 작동
• 제어 입력은 5V 용량입니다.
• 제조 전 정해진 휴식 전환
• 저전하 주입
• 탁월 한 켜기 저항 일치
• 낮은 총 하모닉 왜곡
1.8-V ~ 5.5-V 단일 공급 작동
• 랩업 성능은 JESD 78, 클래스 II에 따라 100mA를 초과합니다.
• JESD 22에 따라 ESD 성능 테스트
2000V 인체 모델 (A114-B, II급)
1000V 충전 장치 모델 (C101)
의 적용TS5A23157DGSR
• 샘플 및 보유 회로
• 배터리 를 이용 하는 장비
• 오디오 와 비디오 신호 로팅
• 통신 회로
환경 및 수출 분류TS5A23157DGSR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
